博思特OCD-CAA1B-1213-C10S-H3P多圈编码器



单价 168.00 / 件对比
销量 暂无
浏览 115
发货 陕西西安市付款后3天内
库存 518件起订1件   限购518件
品牌 POSITAL博思特
过期 长期有效
更新 2025-03-25 14:28

联系方式
加关注0

西安德伍拓自动化传动系统有限公司

企业会员第3年
资料未认证
保证金未缴纳
详细说明

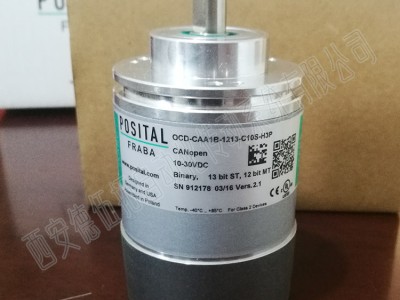

机ITAL博思特OCD-CAA1B-1213-C10S-H3P多圈编码器

产品名称:OCD多圈编码器

型号:OCD-CAA1B-1213-C10S-H3P

品牌:机ITAL博思特

代理商:西安德伍拓自动化传动系统有限公司

货期:暂时现货


机ITAL博思特OCD-CAA1B-1213-C10S-H3P多圈编码器接口

接口:CANopen,Profil DS-406

手动功能:地址选择开关0-99和终端电阻DIP开关(带有接线盒)

传输速率:Round Axis

传输速率:min. 20 kBaud, max. 1 MBaud

接口周期时间:≥ 1 ms

编程功能:分辨率,预置,2个限位开关,8个凸轮,波特率,CAN标识符,引导程序,传输模式:轮询,循环,同步


机ITAL博思特OCD-CAA1B-1213-C10S-H3P多圈编码器输出

输出驱动器:收发器(ISO 11898标准) 光耦隔离

电气数据

电源电压:10 – 30 VDC

功耗:≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V DC

功耗:≤ 2.5 W

启动时间:< 1 s

反极性保护:是

短路保护:是

EMC:发射干扰:DIN EN 61000-6-4

EMC:抗干扰:DIN EN 61000-6-2

MTTF:13.5 年,在40 ℃下

技术:光学

单圈分辨率:13 位

分辨率 多圈:12 位

多圈技术:机械齿轮组(无需电池)

精度 (INL):±0.0220° (14 – 16位), ±0.0439° (<13位)

认证 认证/寿命 码制 码:二进制码


机ITAL博思特OCD-CAA1B-1213-C10S-H3P多圈编码器环境规格

外壳防护等级 (轴):IP66/IP67

外壳防护等级 (外壳) :IP66/IP67

存储温度:-40 °C (-40 °F) – +85 °C (+185 °F)

湿度:98%相对湿度, 无凝结状态

Max Temperature:+85 °C (+185 °F)

Min Temperature:- 40 °C (- 40 °F)


机ITAL博思特OCD-CAA1B-1213-C10S-H3P多圈编码器机械数据

面板尺寸:铝

外壳材料:钢

外壳涂层:阴极防腐蚀防护(> 720小时耐盐雾测试) + 油漆喷涂

法兰形式:夹紧法兰, ø 58 mm

法兰材料:铝

轴的类型:实心轴, 单面平坦型轴, 长度 = 20 mm

轴的直径:ø 10 mm (0.39")

轴的材料:不锈钢 V2A (1,4305; 303)

好大轴负载:Axial 40 N, Radial 110 N

好小机械寿命:430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N)

转子转动惯量:≤ 30 gcm² [≤ 0.17 oz-in²]

摩擦力矩:≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F)

好高机械速度:≤ 3000 1/min

耐冲击性:≤ 100g (6毫秒半弦波, EN 60068-2-27)

持久的抗冲击性:≤ 10G(16毫秒半弦波,EN60068-2-29)

耐振动性:≤ 20 g (20 Hz – 2000 Hz, EN 60068-2-6)

长度:80,5 mm (3.17")

重量:480 g (1.06 lb)


机ITAL博思特OCD-CAA1B-1213-C10S-H3P多圈编码器电气连接

连接方向:径向

面板尺寸:3 x 格兰头

电气连接:Approval CE

产品寿命周期信息:现有产品


了解更多机ITAL博思特OCD-CAA1B-1213-C10S-H3P多圈编码器相关知识,敬请关注博思特编码器代理商西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供机ITAL编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取拉线上+拉线下服务的服务形式,帮助企业解决技术难题。
