REAL-A集中空调节能云控管理系统

REAL-A集中空调节能云控管理系统--中央空调智慧管控系统

中央空调高效机房控制系统

冷热源站节能控制系统

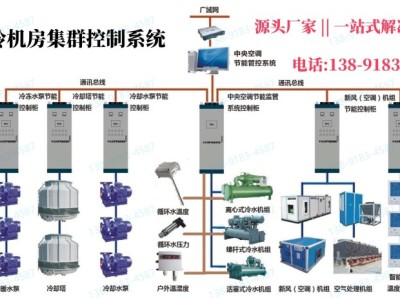

一、冷热源站节能控制系统结构

系统架构采用模组化独立设计，即：冷机、冷却塔、冷却泵及冷冻泵为一个独立节能控制模组，每个模组独立配置一套流量温度等数据采集装置，以实现整个冷热源站的无中心控制及*控制，优化传统上位机管理系统种种弊端；

节能控制系统必须是一个高可靠性的无中心对等网络结构系统，各节能控制模组之间通过AI会话语言建立无中心对等网络，彼此共享数据，自主识别、自主组网、自主协商决策。无中心对等网络结构能适应现场环境条件和外界干扰，任一节点故障均不影响自控自动实现，确保系统稳定可靠地运行。系统出现异常能及时做容错处理保证供冷输出。

对主机、冷冻水泵、冷却水泵、冷却塔等设备独立设置无中心节能控制装置，每个装置具备独立的主处理器,各装置之间能通过Al会话语言自动组间、识别及群控制

节能控制系统需设置了完善的保护机制，多层架构重重保护，确保系统安全稳定运行。

节能控制软件可通过工艺流程图的方式直观展示各设备状态及工艺参数,并可以在工艺图上看到越界报警参数提示。

了解更多的产品信息和功能参数，请致电我司。

联系人：仵经理

电话：13891834587（微信同号）

Q Q：704151787

竭诚为您提供全面的解决方案和产品报价服务！！

二、节能控制软件集中监视

节能控制软件可以对系统各设备的状态进行监控。

包括:

（1））冷水机组：状态显示、故障报警、冷冻水供/回水温度、冷却水进/出口温度、冷冻水流量、当前制冷功率,运行时间、启动次数、当前能效。所有主机的制冷(制热量)、耗电量、运行效率曲线、能耗运行占比图、按年、月统计得能耗对比柱状图:每个冷机的不同工况下的能效分布表(负荷率_两器温差-能效 分布表)。

（2）冷冻水泵/冷却水泵，水泵、变频器运行状态界示、水泵、变频器故障报警、变频控制、远程/就地模式切换、变板器频率思示、变频器烦率设定:所有水泵的料中量、运行效率曲线、能料运行占比图、按年、月统计得能耗对比柱状图能耗统计记录、运行时间及启动次数记录:

（3）冷却塔：运行状态显示及故障报警。

（4）电动开关阀：开关状态显示及故障报警。

（5）电动调节阀：当前开度、开度设置值及故障报警。

节能控制软件能根据项目空调工艺设备（冷水机组、冷冻水泵、冷却水泵、冷却塔、电动间门(包含风间、水阀)、组合式空调机组等)的配置,以组态方式灵活添加或修改受控设备对象,并设置其属性,确保控制系统的通用性和可扩展性。

节能控制软件还应具有强大的逻辑组态功能,可根据不同的控制需求,实现不同的逻辑编程,而不需要对软件代码进行修改和重新编译。
