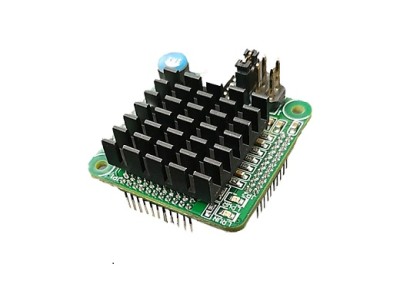

工业以太网ETHERNET IP嵌入式通讯模块  EIPOEM-081B

一、功能说明
1.OEM模块集成了ETHERNET IP从站的通讯内核。
2.OEM模块对用户开放了2种串行接口，包括USART接口和SPI接口，2种串行接口二选一工作。
3.OEM模块具备32个引脚的IO信号，可以满足32个点的数字量IO设计。这32个IO引脚可以任意设置成DI或DO。
4.SPI信号与IO27~IO30引脚复用，所以使用IO功能时，OEM模块禁用SPI功能，可以使用USART接口。

二、外形尺寸


                            顶视图                                                        侧视图

注：三组插针使用1.27mm间距的双排插针

三、供电电源
1.OEM模块由3V3和GND引脚负责供电，JP1和JP2各提供了一组供电引脚，核心板3.3V总电流800mA，建议用户提供高于1A的供电电流。
2.JP3的3V3P是由OEM模块转换后输出的，专门给网口部分的电路提供电源，详情参考相关推荐电路。

四、硬件设计电路
1.电源设计
OEM模块需要由用户板提供3.3V直流电源，供电电流不小于1A。
电源连接至OEM模块的下列引脚：
1）JP1的1脚：GND
2）JP1的2脚：3.3V
3）JP2的1脚：GND
4）JP2的2脚：3.3V

2.硬件复位
OEM模块提供了一个复位引脚，使得用户可以控制OEM模块是否开始工作。该复位信号直接连通至STM32F103的复位引脚，低电平时芯片处于复位状态。用户如果不需要对OEM模块进行复位控制，此处可以接一个上拉电阻。

3.网口电路
网口电路用到的电源3V3P，由OEM模块提供，来自于OEM模块JP3的2脚。如果网络连接器使用汉仁的HR911205C，电路参考如下：
1）NET1A、NET2A、NET3A、NET6A是网口1的信号线。
2）NET10A、NET11A是网口1的指示灯。
3）NET1B、NET2B、NET3B、NET6B是网口2的信号线。
4）NET10B、NET11B是网口2的指示灯。

ETHERNET IP核心板
