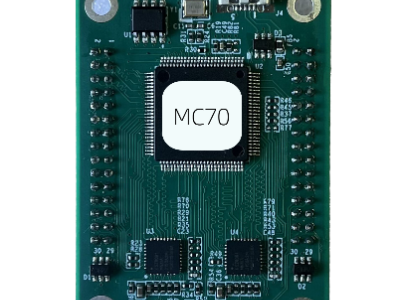

工业以太网 MC70  嵌入式通讯板卡 EtherCAT、Profinet、EtherNet/IP、Mo*us TCP

MC70通讯板卡是一种高性能网络接口卡，可实现您的设备与EtherCAT、Profinet、EtherNet/IP、Mo*us TCP等网络之间的快速通信。不同协议装载不同的固件。可兼容进口模块功能。

*板卡尺寸小，灵活性高，可自由扩展不同协议接口，支持内置多协议处理器。

*极低的过程数据延迟，直接内存数据映射可以随时轻松访问输入和输出数据。

*快速应用程序硬件接口：GPIO、UART、高速SPI。

*处理完整以太网帧的透明套接字接口（支持 20 个套接字连接）。

*可靠的安全性：强制性软件签名可防止未经授权的软件下载到模块中，并加密用于防止非法复制。

*MC70X通讯板卡支持通用设备配置文件，并配备在网络处理器中实现的双端口交换机。

*凭借其快速的数据传输和极低的延迟，它是好苛刻的工业应用的好选择。

*提供专业化定制，帮助客户一周内完成测试评估。

*为半集成解决方案的设备制造商，提供灵活性、尺寸、时间与费用成本控制，帮助客户迅速拓展市场，实现长期共赢。

EtherCAT特点

＊ 现成的EtherCAT连接解决方案

＊ 灵活地添加您自己的连接器和外围设备以限制尺寸和成本

＊ 易于安装到您的主机PCB设计

＊ 在我们的帮助下，缩短设计时间可确保快速上市

＊ 经过ETG一致性预认证（实现更快的网络认证）

＊ 快速数据传输：每个方向好多 1486字节的 I/O 数据，1500字节的显式报文

＊ 极低的过程数据延迟

＊ 基于事件的接口方法可以随时轻松访问输入和输出数据

＊ 快速、基于事件的应用程序硬件接口：8/16 位并行和高速 SPI。I/O（移位寄存器接口）也可用。

＊ 处理完整以太网帧的透明套接字接口（支持 20 个套接字连接）。

＊ 可靠的安全性：强制性软件签名可防止未经授权的软件下载到模块中。此外，加密用于防止非法复制。

EtherCAT 设备接口

＊ EtherCAT之上的CANopen(CoE)

＊ 支持模块化设备行规

＊ DS301兼容

＊ 网络身份定制化

＊ EMCY支持

＊ 高达57343 ADI，在通用模式下可从网络访问

＊ 高达16383 ADI，当模块化设备行规启用时可从网络访问

＊ 每个方向高达1486字节快速循环I/O

＊ 使用分布式时钟支持同步(Sync0)功能

＊ EtherCAT之上的以太网(EoE)

＊ 通过EtherCAT访问文件(FoE)

＊ 支持从网络重映射过程数据

＊ 网络周期时间可下降至100 μs

＊ 能够实施DS402驱动行规

＊ 半导体驱动行规支持：通用设备行规(ETG.5003.1)和特定设备行规(ETG.5003.2xxx)

PROFINET特点

＊ 现成的PROFINET-RT连接解决方案

＊ 灵活地添加您自己的连接器和外围设备以限制尺寸和成本

＊ 易于安装到您的主机PCB设计

＊ 在我们的帮助下，缩短设计时间可确保快速上市

＊ PNO预认证网络合规性（实现更快的网络认证）

＊ 快速数据传输：每个方向好多 1440 字节的 I/O 数据

＊ 极低的过程数据延迟

＊ 基于事件的接口方法可以随时轻松访问输入和输出数据

＊ 快速、基于事件的应用程序硬件接口：8/16 位并行和高速 SPI。I/O（移位寄存器接口）也可用。

＊ 处理完整以太网帧的透明套接字接口（支持 20 个套接字连接）。

＊ 可靠的安全性：强制性软件签名可防止未经授权的软件下载到模块中。此外，加密用于防止非法复制。

PROFINET 设备接口

＊ 支持PROFINET-RT功能规范2.3

＊ 预认证支持A、B和C类

＊ PROFINET通讯板卡处理器中实现的双端口直通交换

＊ 好多两个API(包括API 0)启用配置文件实现

＊ 好多64个模块，每个模块8个子模块（总共好多128个子模块）

＊ 多达32767个ADI

＊ 通用和PROFINET特定诊断支持

＊ 设备身份定制

＊ 支持 PROFINET快速启动

＊ 支持 PROFIenergy配置文件 V 1.1

＊ 支持 PROFIsafe(通过 IXXAT Safe T100 模块的黑色通道)
