产品型号：PROFIBUS-HUB6X
产品概述：PROFIBUS-HUB6X 对通讯的波形具有整形放大的功能，能够将总线变为星型网络，每个通道能够延长通讯距离至1200米，同时具有隔离功能，是解决Profibus通讯干扰的好帮手。
详细介绍：
PROFIBUS-HUB6X 是应用于适合工业环境下的PROFIBUS 集线器，产品通过EMC电磁兼容性试 验标准，它提供了 PROFIBUS信号在0-12MBPS速率通讯状态下，以双绞线作为通讯传输 电缆，将总线变为星型网络并延长PROFIBUS通讯距离在1200米左右的通讯解决方案。另外一个显著作用是起到了 PROFIBUS 总线的隔离作用，尤其对于没有任何防浪涌、突波保 护措施的总线结构,为避免设备运行风险，更需串接PROFIBUS集线器。在应用了 PROFIBUS 集线器的总线上，PROFIBUS-HUB6X 也增强了 PROFIBUS信号的驱动能力，用以驱动总线挂接更多 的 PROFIBUS 设备。PROFIBUS-HUB6X 在产品性能、可靠性方面，可完全替代国外公司的同类产品。
PROFIBUS-HUB6X 需要外部供电，10--30VDC宽电压输入，耐压达4000V，同时内置的瞬变抑制元器件，16KVESD突波保护，能有效的防止PROFIBUS总线被诸如雷击、浪涌等突波损害，确保PROFIBUS设备以及PROFIBUS总线运行在安全、可靠状态。LED指示电源、数据收、数据发工作状态。
PROFIBUS-HUB6X 完全透明的传输方式，半双工通讯模式，通讯波特率自适应，好高可至12MBPS（与通讯距 离有关），无需更改用户通讯软件设置。
主要技术指标:
总线速率：支持基本速率 9.6kBit/s, 19.2kBit/s ,45.45kBit/s, 93.75kBit/s, 187.5kBit/s, 500kBit/s; 同时也支持 1.5MBit/s, 3MBit/s, 6MBit/s,12Mbit/s; 线路速率自适应
总线接口：高速RS485电平接口，符合EN50170 Part 1
传输类型： Profibus 协议透明传输
数据接口： *9 （孔）引脚定义符合EN50170 Part 1
输入电源： DC10V-DC30V， < 2W ；
LED 状态：总线状态，总线收发数据、运行指示，告警
机壳工艺：金属铸造；防护等级： IP20
振动特性：符合 IEC68-2-6
重 量：约 500g
温湿特性：工作温度，-35°C〜+75°C；
湿度： 95%无凝露；
存贮温度： -45C 〜+85C
符合标准： EN50170ProfibusStandard
产品结构、安装、指示灯

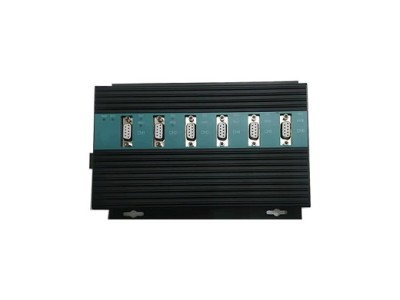

1.产品外形
PROFIBUS-HUB6X 的外形尺寸为：宽（202mm） X 高（147mm） X 厚（40mm）
2.安装
产品采用背板安装方式。使用4个M4的螺钉固定在安装板上。安装板开孔尺寸为：148mm X 135mm
3.电源
4.指示灯
⑴总电源指示灯PWR,绿色
亮：24VDC电源接通且设备内部主电源正常；
灭：电源故障。
(2)总发送灯RTS,黄色
闪亮：PROFIBUS主站在发送命令。(当波特率＞ 28715K时闪动太快,以至于看到的是 近似常亮)
灭：PROFIBUS主站没有工作，或者Profi-hub6上就没有连接主站。
(3)CH1#段电源指示灯5V1~ CH6#段电源指示灯5V6,绿色
亮：本接口电源正常；
灭：本接口电源故障。
⑷CH1#段接收指示灯RXD1- CH6#段接收指示灯RXD6,绿色
闪亮：本接口正在接收数据。(当波特率〉7875K时闪动太快,以至于看到的是近似常亮)
灭：本接口没有接收到数据，或者本接口就没有连接PROFIBUS网络中。
⑸ L1、 L2 灯，绿色备用灯。
5．上电步骤及故障排除
①按照电源端子的指示图接好电源端子，DC24V。
②DC24V接通电源后，PWR灯（红色）常亮，HT-PN-HUB6X设备内部主电源正常；
CH1#段电源指示灯5V1〜CH6#段电源指示灯5V6（红色），常亮，表示CH1〜CH6 段接口电源正常。
③当在CH1#〜CH6#段上插上PROFIBUS电缆时，会发现RTS灯和RXD灯闪烁， 表示此通道已经和主站间建立通讯。具体可参见上面关于指示灯的介绍。
