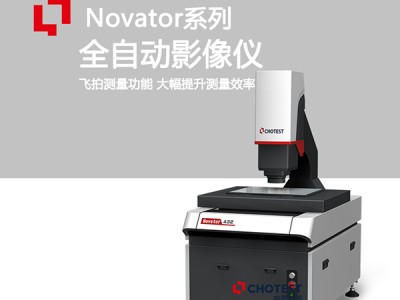

中图仪器全自动橡胶尺寸影像测量仪Novator系列

中图仪器Novator全自动橡胶尺寸影像测量仪采用大理石主体机台和精密伺服控制系统，实现高精度运动测量。它将传统影像测量与激光测量扫描技术相结合，能实现2.5D和3D复合测量，能精密测量各种复杂零件的表面尺寸、轮廓、角度与位置、形位公差、3D空间形貌与尺寸结构等。

Novator全自动橡胶尺寸影像测量仪还支持频闪照明和飞拍功能，可进行高速测量，大幅提升测量效率；具有可独立升降和可更换RGB光源，可适应更多复杂工件表面。

产品优势

稳固移动平台、高测量精度

1.精密大理石机台，稳定性好，精度高。

2.精密线性滑轨和伺服控制系统，超低分贝静音级运动。

3.三轴全自动可编程检测，实现复杂特征批量检测。

激光扫描成像、3D复合测量

1.支持点激光轮廓扫描测量，进行高度方向上的轮廓测量。

2.支持线激光3D扫描成像，可实现3D扫描成像和空间测量。

3.VisionX测量软件支持多种轮廓测量和3D空间测量，无缝连接2D/3D混合测量。

频闪照明光源、高速硬件飞拍

1.具备频闪照明光源，支持频闪和普通双模式。

2.支持飞拍模式测量，测量效率提升5~10倍。

3.融入中图闪测仪的拼接测量功能，发挥综合优势。

可更换RGB表光、独立升降表光

1.可更换RGB表光和白色表光，适应多种复杂颜色和材料表面。

2.表光可独立升降，更好的观察样品表面。

3.支持六环八分区表面光、透射光、同轴光分段编程控制。

自动测量，批量更快

1.程序匹配工件坐标系，自动执行测量流程。

2.支持CAD图纸和Gerber图纸导入，坐标系匹配测量。

3、CNC固定坐标系模式下，可快速精确地进行批量测量。

操作简单，轻松无忧

1.具备大幅面导航相机，快速实现工件.。

2.具有镜头防撞功能，轻松无忧。

3.一体化操作界面，任何人都能轻松设定和测量。

软件测量功能

1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、好近点等。

2.可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。

3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。

4.形位公差：直线度、圆度、轮廓度、位置度、平面度、对称度、垂直度、同心度、平行度等形位公差评定。

5.坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。

6.快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。

7.支持公差批量设置、比例等级划分、颜色自定义管理。

测量界面

高度测量

Novator全自动橡胶尺寸影像测量仪配备（1）触发式测头；（2）点激光(激光同轴位移计)；（3）三角激光三种传感器配置，能精准测量零件高度尺寸。

1、接触式测量

影像测量仪+触发式测头组合相当于一台小的三坐标测量仪，也就是我们说的复合式影像测量仪，在需要测量高度的地方，用探针取元素（点或者面），然后运用影像测量仪软件中的Z轴自动对焦功能，测量得出高度。

2、非接触式测量

通过搭载点激光(激光同轴位移计)、三角激光传感器配置，点激光轮廓扫描测量以及线激光3D扫描成像进行高度测量，平面度测量，针对镜面和光滑斜面均可测量；或是运用影像测量仪软件中的Z轴自动对焦功能，测量得出高度，这样的测量方法可以减少人为误差，不管是谁来测量，都可以测得同样的数值，非常简单方便。

平面度测量

在测量平面度时，可以将待测物放置在二维影像仪的工作台上，使用光学放大镜头和图像处理软件来检测物体表面的高低差异，并计算出物体表面的平坦度参数。通过与标准样品的比较，可以判断物体表面是否符合规定的平面度要求。需要注意的是，二维影像仪在测量平面度时，需要选择合适的光学放大倍率和图像处理算法，以保证测量结果的准确性和可靠性。

光学测头平面度测量

3D形貌测量

搭载高精度线扫激光测头，无接触扫描3D轮廓成像，抑制多重反射，能够快速实现尺寸的精准批量测量。通过3D成像视图，可观察到产品形貌的微小特征，可实时输出2D、3D图像保存，支持2D、3D产品尺寸测量。

部分技术规格

恳请注意：因市场发展和产品开发的需要，本产品资料中有关内容可能会根据实际情况随时更新或修改，恕不另行通知，不便之处敬请谅解。

如有疑问或需要更多详细信息，请随时联系中图仪器咨询。
