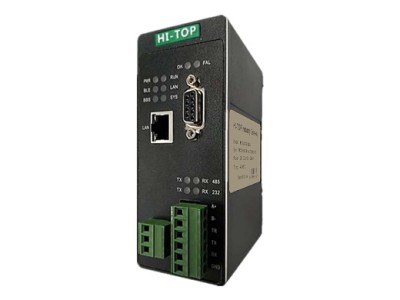

RS485/Mo*us RTU转Profibus DP协议转换网关工业级 HT3S-DPS-MDN
HT3S-DPS-MDN是一款PROFIBUS-DP从站功能的通讯网关。该产品主要功能是将各种MO*US-RTU设备接入到PROFIBUS-DP网络中。
HT3S-DPS-MDN网关连接到PROFIBUS-DP总线中作为从站使用，连接到MO*US-RTU总线中作为主站或从站使用。
产品选型
1，HT3S-DPS-MDN：支持MO*US RTU（RS485/RS232）转Profibus DP 协议，做Profibus DP 协议PLC的从站。
2，HT3S-DPS-RSE：支持自由协议（RS485/RS232）转Profibus DP 协议，做Profibus DP 协议PLC的从站。
3，HT3S-DPS-MTP：支持MO*US TCP 转Profibus DP 协议，做Profibus DP 协议PLC的从站。
3，HT3S-DPS-RTP：支持自由协议TCP/IP 转Profibus DP 协议，做Profibus DP 协议PLC的从站。
技术参数
PROFIBUS-DP技术参数
● 网关协议符合GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFIBUS 规范。
● 网关作为PROFIBUS网络从站，支持的波特率：9.6Kbps~12Mbps。
● 支持的数据长度：输入≤244 字节，输出≤244 字节，输入+输出≤488 字节。
● 支持的插槽数量：39条。
● MO*US作为主站或从站时，使用不同的GSD文件。
MO*US-RTU技术参数
● 网关的MO*US接口可通过拨码开关选择作为主站或从站，两种工作方式二选一工作。
● 网关的MO*US接口可通过拨码开关选择RS485接口或RS232接口，两种接口二选一工作。
● 网关的MO*US波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、115.2K，其它波特率可以定制。
● 网关的MO*US字符格式及校验位：8位无校验+1停止位、8位+偶校验+1停止位、8位+奇校验+1停止位、8位无校验+2停止位。
● 网关作为MO*US 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。
● 网关作为MO*US 从站，支持02H、04H、0FH、10H号功能。
● 网关作为MO*US 主站，能带MO*US站点数为（参考以下2个条件范围）：
● 本产品网关好多能配置的MO*US-RTU报文数为37 条；
● 支持的数据长度：输入≤242 字节，输出≤242 字节，输入+输出≤484 字节。
电气参数
◆ 电源：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE
◆ 工作环境：-40～85℃，湿度≤95%
◆ 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）
◆ 防护等级：IP20
◆ 安装方式：35mm导轨
◆ 重量：500g
