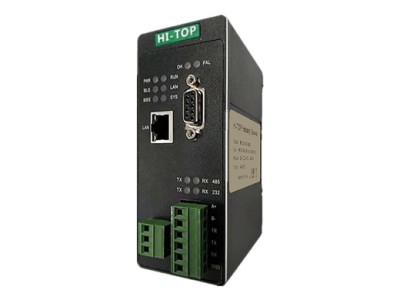

Profibus DP主站转MO*US RTU协议转换网关 HT3S-DPM-MDN
PROFIBUS主站通讯管理机可以实现PROFIBUS接口从站设备到MO*US接口的转换。HT3S-DPM-MDN网关连接到PROFIBUS DP总线中作为主站使用，连接到MO*US RTU总线中作为从站使用。
为分布式控制系统（PLC、DCS、工控机）提供PROFIBUS从站设备集成解决方案，PROFIBUS主站设备承担着将全球各厂家PROFIBUS-DP从站接入到MO*US网络中的任务，为全球PROFIBUS系统用户服务。
产品选型
1，HT3S-DPM-MTP： PROFIBUS DP主站（多个DP仪表、控制器）转MO*US TCP从站（服务器/客户端)
2，HT3S-DPM-MDN： PROFIBUS DP主站（多个DP仪表、控制器）转MO*US RTU从站（RS485/RS232接口，支持MO*US RTU标准协议)
3，HT3S-DPM-RSE： PROFIBUS DP主站（多个DP仪表、控制器）转RS485/RS232从站（自定义协议)
应用结构图
技术参数
◆PROFIBUS-DP/V0 协议符合GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3 部分：PROFIBUS 规范；
◆PROFIBUS-DP 作为主站，波特率达到12M；
◆PROFIBUS-DP 作为主站，可接DP从站数量32个，单个DP从站通讯数据不超过244个字节；
◆PROFIBUS协议总线可接126个DP从站，建议每32个DP从站加装一个中继器，以保证总线信号质量；由于内部存储器总容量限制，如果每个站数据量较多，则DP从站的数量可能受到缩减。
◆采用标准9 针D 形PROFIBUS 插座（孔）。建议用户使用标准PROFIBUS插头及标准PROFIBUS 电缆。有关PROFIBUS安装规范请用户参照有关PROFIBUS 技术标准。
◆网关作为 PROFIBUS 的主站，读取从站的数据存入 PROFIBUS 输入数据区， 数据交换后缓存到 MO*US-RTU 输入数据区，MO*US-RTU 主站通过 03H 命令读取这些数据；
◆网关作为 MO*US-RTU 的从站，MO*US-RTU 主站通过 10H 命令将数据 写入 MO*US-RTU 输出数据区，数据交换后缓存到 PROFIBUS 输出数据区，通过 PROFIBUS 总线下传至 PROFIBUS 从站。
电气参数
● 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
● 环境温度： 运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃
● 工作相对湿度：-25～55℃， 湿度≤95%
● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
● 安装方式：35mm导轨；
● 防护等级：IP20；
● 重量：约500g。
