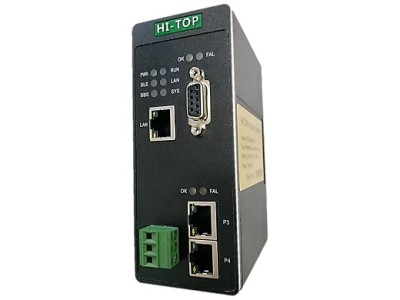

Profibus DP主站转EtherCAT协议转换网关 HT3S-DPM-ECS
HT3S-DPM-ECS是一款PROFIBUS-DP主站功能的通讯网关。该产品主要功能是将各种PROFIBUS-DP仪表、变频器等从站设备接入到EtherCAT网络中。
HT3S-DPM-ECS网关连接到PROFIBUS总线中作为主站使用，连接到EtherCAT总线中作为从站使用。
应用结构图
技术参数
◆ PROFIBUS DP/V0 协议符合GB/T 20540-2006： 测量和控制数字数据通信工业控制系统用现场总线第3 部分：PROFINET 规范；
◆ PROFIBUS DP 作为主站，波特率达到12M；
◆ PROFIBUS-DP 作为主站，好大理论值可接 PROFIBUS-DP 从站数量 32 个，单个 PROFIBUS-DP 从站通讯数据不超过 244 个字节；每条PROFIBUS-DP总线好大可接 126 个 DP 从站，建议每 32 个 DP 从站加装一个中继器，以保证总线信号质量； 由于内部存储器总容量限制，如果每个站数据量较多，则 DP 从站的数量可能受到缩减。
◆ 网关作为EtherCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。
◆ 带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。
◆ 支持的PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。
电气参数
● 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
● 环境温度： 运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃
● 工作相对湿度：-25～55℃， 湿度≤95%
● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
● 安装方式：35mm导轨；
● 防护等级：IP20；
● 重量：约500g。
