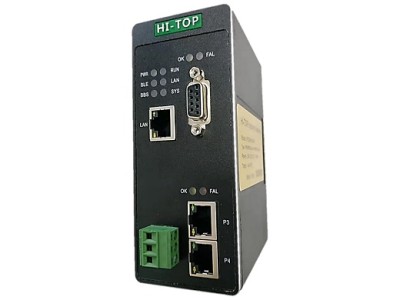

Profibus DP主站转CC-LINK IEFB 协议转换网关 HT3S-DPM-CIS

HT3S-DPM-CIS 是一款 CC-LINK IE FIELD BASIC 从站功能的通讯网关。该产品主要功能是将 PROFIBUS DP接入到 CC-LINK IE FIELD BASIC 网络中。本网关连接到 CC-LINK IE FIELD BASIC 总线中作为从站使用,连接到 PROFIBUS 总线中作为PROFIBUS  DP主站使用。即可以实现两个不同协议的PLC做数据交换。

为分布式控制系统(PLC、DCS、工控机)提供PROFIBUS从站设备集成解决方案,PROFIBUS网关设备承担着将全球各厂家PROFIBUS-DP协议接入到 CC-LINK IE FIELD BASIC 网络中的任务,为全球PROFIBUS系统用户服务

技术参数

PROFIBUS DP技术参数

● PROFIBUS DP/V0 协议符合GB/T 20540-2006: 测量和控制数字数据通信工业控制系统用现场总线第3 部分:PROFINET 规范;

● PROFIBUS DP 作为主站,波特率达到12M;

● PROFIBUS-DP 作为主站,理论值可接 PROFIBUS-DP 从站数量 32 个,单个 PROFIBUS-DP 从站通讯数据不超过 244 个字节;每条PROFIBUS-DP总线可接 126 个 DP 从站,建议每 32 个 DP 从站加装一个中继器,以保证总线信号质量; 由于内部存储器总容量限制,如果每个站数据量较多,则 DP 从站的数量可能受到缩减。



CC-LINK IE FIELD BASIC技术参数

● 网关作为CC-LINK IE FIELD BASIC网络的从站,可以连接三菱的PLC。

● 通过网关的拨码,可以设置网关占用1个站~4个站

● 输入输出字节数:输入字数128 word、输出字数128 word。

● 网关占用几个站,直接决定输入输出数量



电气参数

● 电源电压:直流 24V/200mA(18V~30V 可用),使用中建议接好保护地 PE

● 环境温度: 运输和存储:-40℃~+85℃ 工作温度:-40℃~+75℃

● 工作相对湿度:-25~55℃, 湿度≤95%

● 外形尺寸:50mm(宽)×126mm(高)×94mm(厚);

● 安装方式:35mm导轨;

● 防护等级:IP20;

● 重量:约500g。
