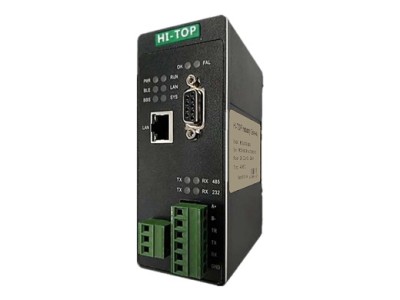

CANopen转Profibus DP协议转换网关工业级 HT3S-DPS-COP
HT3S-DPS-COP是一款PROFIBUS-DP从站功能的通讯网关。该产品主要功能是将各种CANopen设备接入到PROFIBUS-DP网络中。
HT3S-DPS-COP网关连接到PROFIBUS-DP总线中作为从站使用，连接到CANopen总线中根据节点号进行读写。
HT3S-DPS-COP网关实现CANopen转ProfibusDP功能，能够实现CANopen的设备如仪表、变频器、伺服、综保、软启动器等设备接入到S7-300等ProfibusDP网络系统。
技术参数
PROFIBUS-DP技术参数
● 网关协议符合GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFIBUS 规范。
● 网关作为PROFIBUS网络从站，支持的波特率：9.6Kbps~12Mbps。
● 支持的数据长度：输入≤244 字节，输出≤244 字节，输入+输出≤488 字节。
CANOPEN技术参数
● 网关的CANOPEN接口作为主站工作。
● 标准CAN2.0A接口，符合CANOPEN CiA 401标准。
● 波特率支持：5K、10K、20K、40K、50K、80K、100K、125K、200K、250K、400K、500K、666K、800K、1M可选。
● 通讯参数均可在GW软件（如STEP7、博途）中由用户来设定。
电气参数
● 电源电压：直流 24V/200mA（18V～30V 可用），功率3.5W。使用中建议接好保护地 PE
● 环境温度： 运输和存储：-40℃～+85℃ , 工作温度：-40℃～+75℃
● 工作相对湿度：-25～55℃， 湿度≤95%
● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
● 安装方式：35mm导轨；
● 防护等级：IP20；
● 重量：约500g。
