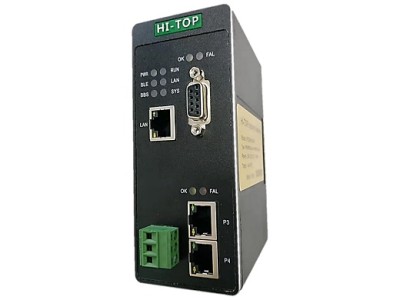

Mo*us TCP转Profibus DP协议转换网关工业级 HT3S-DPS-MTP
HT3S-DPS-MTP是一款PROFIBUS-DP从站功能的通讯网关。该产品主要功能是将各种MO*US-TCP设备接入到PROFIBUS-DP网络中。
HT3S-DPS-MTP网关连接到PROFIBUS-DP总线中作为从站使用，连接到MO*US-TCP总线中作为主站或从站使用。
产品特点
▼应用广泛：凡可以作为MO*US RTU或MO*US TCP/IP客户端或服务器端的MO*US协议设备都可以使用本产品实现与现场总线PROFIBUS的互连。HT3S-DPS-MTP网关在PROFIBUS一侧只做PROFIBUS的从站；在MO*US TCP/IP一侧做MO*US服务端或客户端。
▼应用简单：用户不用了解PROFIBUS和MO*US技术细节，用户只需参考本手册及提供的应用实例，根据要求完成配置，不需要复杂编程，即可在短时间内实现连接通信。
▼透明通信：用户可以依照PROFIBUS通信数据区和MO*US通信数据区的映射关系，实现PROFIBUS到MO*US之间的数据透明通信。
产品选型
1，HT3S-DPS-MDN：支持MO*US RTU（RS485/RS232）转Profibus DP 协议，做Profibus DP 协议PLC的从站。
2，HT3S-DPS-RSE：支持自由协议（RS485/RS232）转Profibus DP 协议，做Profibus DP 协议PLC的从站。
3，HT3S-DPS-MTP：支持MO*US TCP 转Profibus DP 协议，做Profibus DP 协议PLC的从站。
3，HT3S-DPS-RTP：支持自由协议TCP/IP 转Profibus DP 协议，做Profibus DP 协议PLC的从站。
技术参数
PROFIBUS-DP 技术参数
● 网关协议符合GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFIBUS 规范。
● 网关作为PROFIBUS网络从站，支持的波特率：9.6Kbps~12Mbps。
● 支持的数据长度：输入≤244 字节，输出≤244 字节，输入+输出≤488 字节。
● 支持的插槽数量：39条。
● MO*US作为主站或从站时，使用不同的GSD文件。
MO*US TCP 技术参数
● 网关的MO*US接口可通过拨码选择作为主站（客户端）或从站（服务器），两种工作方式二选一工作。
● 网关作为MO*US 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。
● 网关作为MO*US 主站，可以开通8个通道，连接8个MO*US从站。从站站号1~8，对应端口号10001~10008，端口号可以通过软件进行更改。
站号： | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
端口： | 10001 | 10002 | 10003 | 10004 | 10005 | 10006 | 10007 | 10008 |
● 网关作为MO*US 从站，支持02H、04H、0FH、10H号功能。
● 网关作为MO*US 从站，端口号支持501~504。
电气参数
● 电源电压：直流 24V/200mA（18V～30V 可用），功率3.5W。使用中建议接好保护地 PE
● 环境温度： 运输和存储：-40℃～+85℃ , 工作温度：-40℃～+75℃
● 工作相对湿度：-25～55℃， 湿度≤95%
● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
● 安装方式：35mm导轨；
● 防护等级：IP20；
● 重量：约500g。
