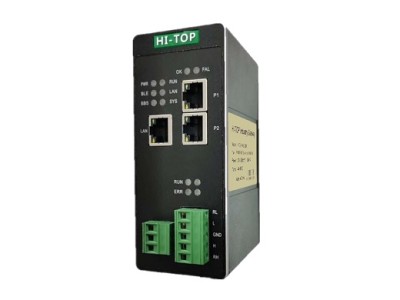

CANOPEN转PROFINET从站协议转换器网关HT3S-PNS-COP



单价 面议对比
询价 暂无
浏览 282
发货 北京付款后3天内
库存 10台起订1台
品牌 北京中科易联科技有限公司
环境温度 -40℃~+85℃
外形尺寸 50mm(宽)×126mm(高)×94mm(厚)
重量 约500g
过期 长期有效
更新 2024-11-15 06:26

联系方式
加关注0

北京中科易联科技有限公司

企业会员第3年
资料未认证
保证金未缴纳
  • 北京
  • 上次登录 12-11 14:04
  • 王可 (先生)
详细说明

CANOPEN 转ProfiNet (S7-300/400/1200/1500)总线协议转换网关  HT3S-PNS-COP

HT3S-PNS-COP网关为标准CANOPEN转PROFINET网关。能够实现CANOPEN接口的伺服驱动器、变频器、控制器、综保、软启动器等设备接入到S7-1500、S7-1200、CPU315-2PN/DP、S7-400等PROFINET网络系统。CANOPEN协议支持CANOPEN主站或从站协议。

HT3S-PNS-COP网关CANOPEN一侧做主站时可用于一对多集成CANOPEN从站,形成CANOPEN子网并连接到PROFINET,实现PROFINET控制器监控CANOPEN设备的技术要求。CANOPEN协议支持CANOPEN主站或从站协议。HT3S-PNS-COP网关CANOPEN一侧做从站时可用于将其他CANOPEN主站(如PLC/DCS)以及它的从站数据传输到PROFINET控制器。

HT3S-PNS-COP网关技术原理为存储器共享型,不需要主站PLC/DCS的编程,只需在主站配置(如STEP7、博图)中对网关CANOPEN报文配置即可实现自动网关CANOPEN主站的自动发送功能。

技术参数

PROFINET技术参数
● 网关作为PROFINET网络的Device设备(即从站),带2个RJ45以太网接口,支持100BASE-TX,MDI/MDIX自检测。
● 集成以太网交换机,可以组成链式网络,支持环网冗余。
● 适应PROFINET V2.3协议,采用实时(RT)通讯功能,符合: GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》,IEC 61158-5-10:2007,IDT。
● 支持的数据长度:输入≤1000 字节,输出≤1000 字节,输入+输出≤2000 字节。

CANOPEN技术参数
● 网关的CANOPEN接口作为主站工作。
● 标准CAN2.0A接口,符合CANOPEN CiA 401标准。
● 波特率支持:5K、10K、20K、40K、50K、80K、100K、125K、200K、250K、400K、500K、666K、800K、1M可选。
● 通讯参数均可在GW Config Builder软件中由用户来设定。



电气参数

● 电源电压:直流 24V/200mA(18V~30V 可用),使用中建议接好保护地 PE
● 环境温度: 运输和存储:-40℃~+85℃ 工作温度:-40℃~+75℃
● 工作相对湿度:-25~55℃, 湿度≤95%
● 外形尺寸:50mm(宽)×126mm(高)×94mm(厚);
● 安装方式:35mm导轨;
● 防护等级:IP20;
● 重量:约500g。
