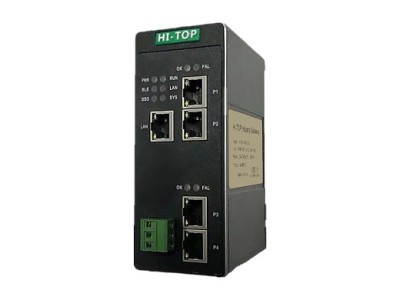

PROFINET从站转CC-LINK IEFB 从站协议转换器网关 HT3S-PNS-CIS
HT3S-PNS-CIS 是一款 CC-LINK IE FIELD BASIC 从站功能的通讯网关。该产品主要功能是将 PROFINET接入到 CC-LINK IE FIELD BASIC 网络中。本网关连接到 CC-LINK IE FIELD BASIC 总线中作为从站使用，连接到 PROFINET 总线中同样也作为从站使用。即可以实现两个不同协议的PLC做数据交换。
技术指标
PROFINET 技术参数
● 网关作为ProfiNet网络的Device设备（即从站），带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。
● 适应ProfiNet V2.3协议，采用实时（RT）通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》，IEC 61158-5-10：2007，IDT。
CC-LINK IE FIELD BASIC 技术参数
● 网关作为CC-LINK IE FIELD BASIC网络的从站，可以连接三菱的PLC。
● 通过网关的拨码，可以设置网关占用1个站~4个站。
● 输入输出字节数：输入字数128 word、输出字数128 word。
● 网关占用几个站，直接决定输入输出数量。
电气参数
● 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
● 环境温度： 运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃
● 工作相对湿度：-25～55℃， 湿度≤95%
● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
● 安装方式：35mm导轨；
● 防护等级：IP20；
● 重量：约500g。
