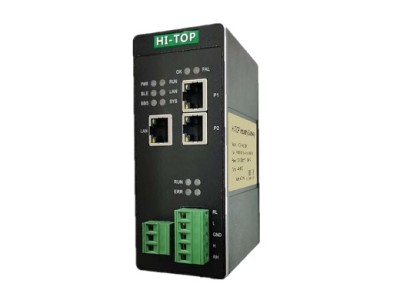

CAN 转EtherCAT 协议转换网关工业级 HT3S-ECS-CAN
HT3S-ECS-CAN是一款EtherCAT从站功能的通讯网关。该产品主要功能是将各种CAN设备接入到EtherCAT网络中。
HT3S-ECS-CAN网关连接到EtherCAT总线中作为从站使用，连接到CAN总线中根据节点号进行读写。
本网关产品将基于CAN的设备集成连接到EtherCAT控制系统中，而不需要对设备进行任何更改。只需连接，配置，它就完成了。网关执行智能协议转换，并将串行数据作为易于处理的I/O数据呈现给EtherCAT主PLC/控制器。
产品选型
HT3S-ECS-CAN: CAN 转EtherCAT 协议网关
HT3S-ECS-COP: CANOPEN 转EtherCAT 协议网关
技术指标
EtherCAT 技术参数
● 网关作为EtherCAT 网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。
● 带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。
● 支持的PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。
CAN 技术参数
● 标准CAN 2.0 A、2.0B接口可选
● 波特率：5K~1M可选
● 可以配置多条CAN的接收、发送报文
● 网关自带终端电阻
电气参数
● 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
● 环境温度： 运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃
● 工作相对湿度：-25～55℃， 湿度≤95%
● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
● 安装方式：35mm导轨；
● 防护等级：IP20；
● 重量：约500g。
