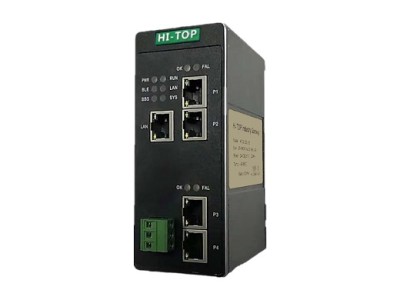

工业以太网EtherCAT转CC-Link IE FIELD BASIC协议转换网关网桥 HT3S-ECS-CIS
HT3S-ECS-CIS是一款EtherCAT从站功能的通讯网关。该产品主要功能是将EtherCAT网络和CC-LINK IE FIELD BASIC网络连接起来，进行数据的互通。本网关连接到EtherCAT总线中作为从站使用，连接到CC-LINK IE FIELD BASIC总线中作为从站使用。
HT3S-ECS-CIS网关能够实现EtherCAT接口仪表、变频器、综保、软启动器等设备接入到CC-LINK IE FIELD BASIC网络系统。网关在CC-LINK IE FIELD BASIC一侧是CC-LINK IE 从站，在另一侧支持EtherCAT从站。支持基于EtherCAT的自由协议通信。
产品选型
HT3S-ECS-CIS: CC-Link IEFB 转EtherCAT 协议网关
HT3S-ECS-CCS: CC-Link 转EtherCAT 协议网关
技术指标
EtherCAT 技术参数
● 网关作为EtherCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。
● 带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。
● 支持的PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。
CC-LINK IE FIELD BASIC 技术参数
● 网关作为CC-LINK IE FIELD BASIC网络的从站，可以连接三菱的PLC。
● 通过网关的拨码，可以设置网关占用1个站~4个站
● 输入输出字节数：输入字数好大128 word、输出字数好大128 word。
● 网关占用几个站，直接决定输入输出数量，参考以下图：
序号 | 占用站数 | 输入字数 | 输出字数 |
1 | 1 | 32 | 32 |
2 | 2 | 64 | 64 |
3 | 3 | 96 | 96 |
4 | 4 | 128 | 128 |
电气参数
● 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
● 环境温度： 运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃
● 工作相对湿度：-25～55℃， 湿度≤95%
● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
● 安装方式：35mm导轨；
● 防护等级：IP20；
● 重量：约500g。
