CC-LINK 转Ethernet/IP 协议转换网关工业级 HT3S-EIS-CCS

CC-LINK 转Ethernet/IP 协议转换网关工业级 HT3S-EIS-CCS

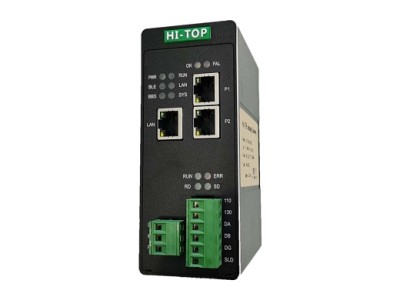

HT3S-EIS-CCS是一款Ethernet/IP从站功能的通讯网关。该产品主要功能是将Ethernet/IP网络和CC-LINK网络连接起来。

HT3S-EIS-CCS网关能够实现Ethernet/IP接口仪表、变频器、综保、软启动器等设备接入到CC-LINK网络系统。网关在CC-LINK一侧是CC-LINK从站，在另一侧支持Ethernet/IP 从站。

本网关产品将基于CC-LINK的设备集成连接到Ethernet/IP 控制系统中，而不需要对设备进行任何更改。只需连接，配置，它就完成了。网关执行智能协议转换，并将串行数据作为易于处理的I/O数据呈现给Ethernet/IP 主PLC/控制器。

产品选型

HT3S-EIS-CCS:  CC-LINK 转Ethernet/IP 协议网关

HT3S-EIS-CIS:  CC-LINK IE 转Ethernet/IP 协议网关

技术指标

EtherCAT 技术参数

● 网关作为ETHERNET/IP网络的从站，可以连接AB（罗克韦尔）、欧姆龙、基恩士等品牌的PLC。
● 以太网 10/100M 自适应，具有 IP 地址冲突探测功能。
● 支持 ODVA 标准 ETHERNET/IP 通信协议。
● 输入输出字节数：输入字节数490 Bytes、输出字节数490 Bytes。

CC-Link 技术参数

● 网关的CC-Link接口作为从站工作。
● 网关支持CC-Link Ver.1 。
● 网关好大支持输入输出各48字节 。
● 波特率支持：156K、625K、2.5M、5M、10M可选。
● 网关作为远程设备站工作。

电气参数
● 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
● 环境温度： 运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃
● 工作相对湿度：-25～55℃， 湿度≤95%
● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
● 安装方式：35mm导轨；
● 防护等级：IP20；
● 重量：约500g。
