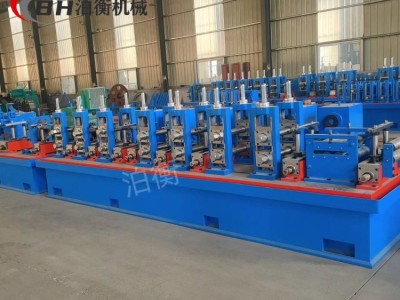

带钢卷管设备高频焊管成型机组
工艺流程
开卷→立式活套→校平→轧制成型→高频焊接→刮刀→冷却 →定径→矫直→飞锯切料→下料
32高精度高频焊管设备简介
加工范围 | 加工材质 | 普通碳素钢 |
管子厚度 | 1-2mm | |
管子尺寸 | 16-32mm | |
开卷机 | 液压站 | |
内径 | Φ450-Φ550mm | |
外径 | Φ1200-Φ1700mm | |
带钢宽度 | 50-100mm | |
承重 | 1700kg | |
剪切对焊 | 宽度 | 50-100mm |
厚度 | 1-2mm | |
笼式储料仓 | 带钢宽度 | 50-100mm |
喂料速度 | ||
电机 | 7.5kw | |
成型定径机 | 水平轴径材质 | Φ55mm，材质：40Cr。 |
轴承型号 | 22208 | |
立辊轴径材质 | Φ30mm，材质40Cr。 | |
轴承型号 | 6206 | |
导向轴径材质 | Φ30mm,材质：40Cr | |
挤压轴径材质 | Φ30mm,材质：40Cr | |
刮刀 | 2把 | |
冷却 | 1个 | |
土耳其头 | 4辊式壹架 | |
电机 | 90kw | |
电脑飞锯 | 管厚度 | 1-2mm |
切断长度 | 4-12 | |
锯切电机 | 15kw | |
运行电机 | 15kw | |
速度 | 20次/分 | |
下料辊道 | 传动轮 | 皮带传动 |
长度 | 12米 | |
固态高频 | 150kw | |
高频焊管机是以带钢为原料，经开卷、成型、高频焊接、解决焊瘤、定径、校直、切断等一系列制管工序制造出圆钢管或各样式一行钢管的成套设备。采用辊式成型将带钢冷弯加工成圆坯，通过高频感应加热将焊缝挤压形成圆管，在经过定径加工生产出各样式标准规格的圆管、方矩形管。
