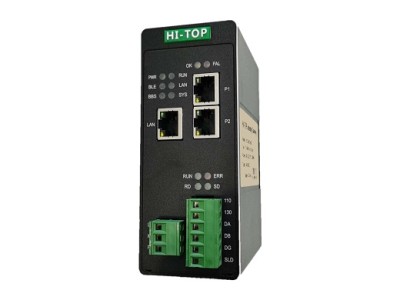

DEVICENET 转CC-LINK IEFB 协议转换网关工业级 HT3S-DNS-CIS
HT3S-DNS-CIS 是一款 CC-LINK IEFB 从站功能的通讯网关。该产品主要功能是将DEVICENET 接入到 CC-LINK IEFB网络中。本网关连接到 CC-LINK IEFB总线中作为从站使用，连接到 DEVICENET总线中作为从站使用。即可以实现DEVICENET接口仪表、变频器、综保、软启动器或施耐德PLC等设备接入到三菱的CC-LINK IEFB网络系统。
技术指标
DEVICENET 技术参数
● DeviceNet接口为从站，支持poll扫描；
● 支持的波特率：125K, 250K, 500K；
● DeviceNet网络总线供电；
● DeviceNet好大输入输出长度：各128字节；
● DeviceNet站地址：0-31，一个网络，包括主站在内，好多接31个节点。
CC-LINK IE FIELD BASIC 技术参数
● 网关作为CC-LINK IE FIELD BASIC网络的从站，可以连接三菱的PLC。
● 通过网关的拨码，可以设置网关占用1个站~4个站。
● 输入输出字节数：输入字数128 word、输出字数128 word。
● 网关占用几个站，直接决定输入输出数量。
序号 | 占用站数 | 输入字数 | 输出字数 |
1 | 1 | 32 | 32 |
2 | 2 | 64 | 64 |
3 | 3 | 96 | 96 |
4 | 4 | 128 | 128 |
电气参数
● 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
● 环境温度： 运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃
● 工作相对湿度：-25～55℃， 湿度≤95%
● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
● 安装方式：35mm导轨；
● 防护等级：IP20；
● 重量：约500g。
