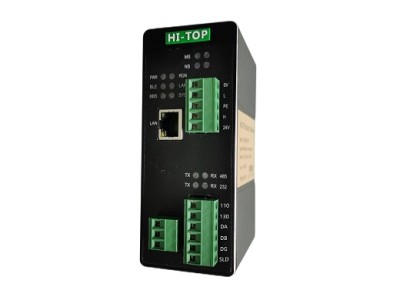

DEVICENET 转CC-LINK 协议转换网关工业级 HT3S-DNS-CCS
HT3S-DNS-CCS 是一款 CC-LINK 从站功能的通讯网关。该产品主要功能是将DEVICENET 接入到 CC-LINK 网络中。本网关连接到 CC-LINK 总线中作为从站使用，连接到 DEVICENET总线中作为从站使用。即可以实现DEVICENET接口仪表、变频器、综保、软启动器或施耐德PLC等设备接入到三菱的CC-LINK 网络系统。
技术指标
DEVICENET 技术参数
● DeviceNet接口为从站，支持poll扫描；
● 支持的波特率：125K, 250K, 500K；
● DeviceNet网络总线供电；
● DeviceNet好大输入输出长度：各128字节；
● DeviceNet站地址：0-31，一个网络，包括主站在内，好多接31个节点。
CC-LINK 技术参数
●网关的 CC-LINK 接口作为从站工作；
●网关支持 CC-LINK Ver1.0；
●网关好大支持输入输出各 48 字节；
●波特率支持：156K、625K、2.5M、5M 可选；
●站地址：0-31；
●网关作为远程设备站工作。
电气参数
● 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
● 环境温度： 运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃
● 工作相对湿度：-25～55℃， 湿度≤95%
● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
● 安装方式：35mm导轨；
● 防护等级：IP20；
● 重量：约500g。
