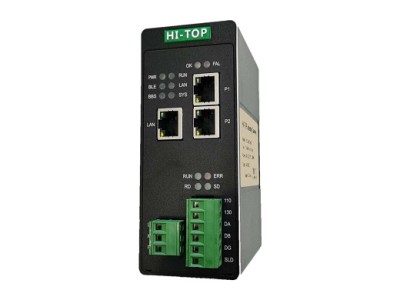

Mo*us TCP转CC-LINK从站协议转换器网关工业级 HT3S-CCS-MTP
HT3S-CCS-MDN 是一款 CC-LINK从站功能的通讯网关。该产品主要功能是将Mo*us RTU 接入到 CC-LINK网络中。本网关连接到 CC-LINK 总线中作为从站使用,连接到 Mo*us RTU总线中作为主站或从站使用。即可以实现MO*US RTU接口仪表、变频器、综保、软启动器或施耐德PLC等设备接入到三菱的CC-LINK网络系统。
技术指标
MO*US-RTU 技术参数
● 网关的MO*US接口可通过拨码选择作为主站或从站,两种工作方式二选一工作。
● 网关的MO*US接口可通过拨码选择RS485接口或RS232接口,两种接口二选一工作。
● 网关的MO*US波特率支持: 2400、4800、9600、19.2K、38.4K、57.6K、115.2K等。
● 网关的MO*US字符格式及校验位:8位无校验+1停止位、8位+偶校验+1停止位、8位+奇校验+1停止位、8位无校验+2停止位。
● 网关作为MO*US 主站,支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。
● 网关作为MO*US 从站,支持03H、04H、06H、10H号功能。
● 网关作为MO*US 主站,能带32个Mo*us从站。
CC-LINK 技术参数
● 网关的CC-Link接口作为从站工作。
● 网关支持CC-Link Ver1.0 。
● 网关支持输入输出各48字节 。
● 波特率支持:156K、625K、2.5M、5M、10M可选。
● 网关作为远程设备站工作。
电气参数
● 电源电压:直流 24V/200mA(18V~30V 可用),使用中建议接好保护地 PE
● 环境温度: 运输和存储:-40℃~+85℃ 工作温度:-40℃~+75℃
● 工作相对湿度:-25~55℃, 湿度≤95%
● 外形尺寸:50mm(宽)×126mm(高)×94mm(厚);
● 安装方式:35mm导轨;
● 防护等级:IP20;
● 重量:约500g。
