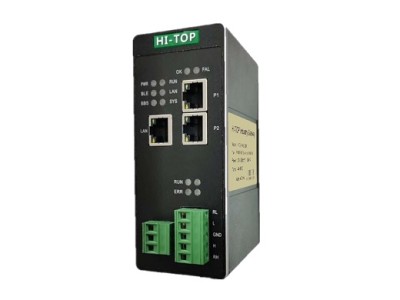

CANOPEN 转 EtherNet/IP 协议转换网关 HT3S-EIS-COP
HT3S-EIS-COP是一款EtherNet/IP从站功能的通讯网关。该产品主要功能是将各种CANopen设备接入到EtherNet/IP网络中。该产品主要功能是将各种CANOPEN设备接入到EtherNet/IP网络控制系统中,不需要对设备进行任何更改。只需连接配置,即可完成智能协议转换,并将串行数据作为易于处理的I/O数据呈现给EtherNet/IP主站PLC/控制器。
HT3S-EIS-COP网关连接到EtherNet/IP总线中作为从站使用,连接到CANopen总线中作为主站使用。
产品选型
1,HT3S-EIS-COP:支持CANOPEN 转EtherNet/IP 协议,做EtherNet/IP 协议PLC的从站。
2,HT3S-EIS-CAN:支持CAN 转EtherNet/IP 协议,做EtherNet/IP 协议PLC的从站。
技术指标
ETHERNET/IP技术参数
● 网关作为ETHERNET/IP网络的从站,可以连接AB(罗克韦尔)、欧姆龙、基恩士等品牌的PLC。
● 以太网 10/100M 自适应,具有 IP 地址冲突探测功能。
● 支持 ODVA 标准 ETHERNET/IP 通信协议。
● 输入输出字节数:输入字节数490 Bytes、输出字节数490 Bytes。
CANOPEN技术参数
● 网关的CANOPEN接口作为主站工作。
● 标准CAN2.0A接口,符合CANOPEN CiA 401标准。
● 波特率支持:5K、10K、20K、40K、50K、80K、100K、125K、200K、250K、400K、500K、666K、800K、1M可选。
● 通讯参数均可在GW Config Builder软件中由用户来设定。
电气参数
● 电源电压:直流 24V/200mA(18V~30V 可用),使用中建议接好保护地 PE
● 环境温度: 运输和存储:-40℃~+85℃ 工作温度:-40℃~+75℃
● 工作相对湿度:-25~55℃, 湿度≤95%
● 外形尺寸:50mm(宽)×126mm(高)×94mm(厚);
● 安装方式:35mm导轨;
● 防护等级:IP20;
● 重量:约500g。
