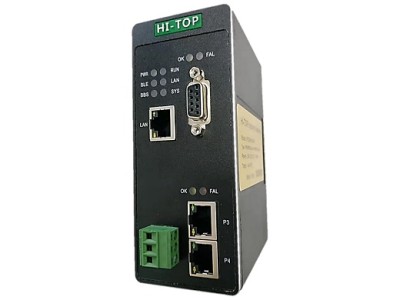

Profibus DP主站转EtherNet/IP协议转换网关 HT3S-DPM-EIS
HT3S-DPM-EIS是一款PROFIBUS DP主站功能的通讯网关。该产品主要功能是将多个PROFIBUS DP仪表、变频器等设备接入到ETHERNET/IP网络中。
HT3S-DPM-EIS网关连接到PROFIBUS DP总线中作为主站使用，连接到ETHERNET/IP总线中作为从站使用。
应用结构图
技术参数
◆ PROFIBUS DP/V0 协议符合GB/T 20540-2006： 测量和控制数字数据通信工业控制系统用现场总线第3 部分：PROFINET 规范；
◆ PROFIBUS DP 作为主站，波特率达到12M；
◆ PROFIBUS DP 作为主站，可接DP从站数量32个，单个DP从站通讯数据不超过244个字节；
◆ 网关作为ETHERNET/IP网络的从站，可以连接AB（罗克韦尔）、欧姆龙、基恩士等品牌的PLC。
◆ 以太网 10/100M 自适应，具有 IP 地址冲突探测功能。
◆ 支持 ODVA 标准 ETHERNET/IP 通信协议。
◆ 输入输出字节数：输入字节数490 Bytes、输出字节数490 Bytes。
电气参数
● 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
● 环境温度： 运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃
● 工作相对湿度：-25～55℃， 湿度≤95%
● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
● 安装方式：35mm导轨；
● 防护等级：IP20；
● 重量：约500g。
