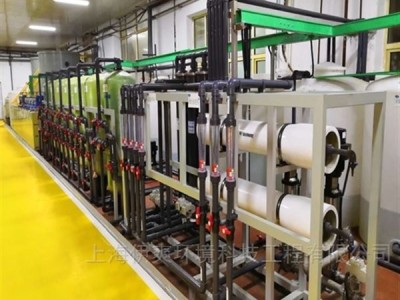

线路板废水处理设备



单价 289000.00 / 件对比
询价 暂无
浏览 184
发货 山东青岛市付款后3天内
过期 长期有效
更新 2024-09-30 10:31

联系方式
加关注0

青岛鸿帆净化设备有限公司

企业会员第3年
资料通过认证
保证金未缴纳
详细说明

线路板分为单面板、双面板、多面板,针对PCB线路板油墨废水主要处理方法有:氧化法、生物处理法、硫化钠法、过滤-吸附凝聚法。


一、线路板产生废水主要工艺流程如下:


(1)单面板:开料→打磨→印线路→蚀刻→洗油墨板→钻孔→印字→烘干。


(2)双面板:原板→材料切断→材料整面(钻孔)→化学处理(镀铜)→贴干膜→曝光→碱性显影→蚀刻→碱性剥离→干燥→整面→Coverlav film贴合→Coverlay临时压著→热压→表面处理(电镀)→外形加工(钻孔)→加工防锈处理→检查→捆包、出货。


(3)多层板制作流程:发料→裁切→内层线路制作(经测试、修补后)→黑化→烘烤→压合→烘烤→裁切→铣钻靶→半捞一钻孔→PTH→电镀一次铜→外层线路制作→电镀二次铜→剥膜蚀刻,剥锡铅→L/Q防焊→文字印刷→喷锡→成捞→成品清洗→测试→成检→包装→出货。


(4)内层线路制作工序:前处理→压膜D/F,涂饰L/D→曝光→显影→蚀刻→黑化。


二、PCB线路板废水主要来源:


PCB线路板废水按照主要污染物的不同一般可分为清洗废水、油墨废水、络合废水、浓酸碱、等废水,其油墨废水主要来源于线路板生产过程中丝印、显影、剥膜等工序。PCB油墨废水是一种高浓度有机废水,,其CODcr可达到5000-10000mg/L,有的可达到20000 mg/L,SS约为800-1200 mg/L,PH值一般呈碱性,废水颜色为深蓝色,该类废水占废水总水量5%左右,对PCB废水处理CODcr是否能达标的关键对油墨废水中高浓度的去除。


三、PCB线路板废水处理设备主要工艺方法:


针对线路板废水处理设备处理方法有:氧化法、生物处理法、硫化钠法、过滤-吸附凝聚法等


(1)氧化法:氧化法处理PCB油墨废水,是一种强烈氧化反应,氧化常用的方法有电解氧化法、化学氧化法、光氧化法。


(2)生物处理法:PCB线路板废水生物处理法较常用的为接触氧化法,进入生物处理法前需要将废水中重金属离子去除,经生物处理后的CODcr可达到小于100 mg/L.


(3)过滤吸附法:将废水经过预处理后,由泵泵入过滤器,废水经过滤器后的水可去除大部分油墨和SS,过滤后的水再进入活性碳吸附,通过活性碳的吸附、分解作用,能达到很好处理效果。


(4)酸化-凝聚法:酸化凝聚法是目前作为油墨废水预处理常用的处理工艺,先将废水PH调低,(PH2-3)范围内,油墨废水中感光膜再酸性条件下析出浓胶状凝聚物,其比重比水轻,通过气浮法将浮渣刮出,气浮出水进入综合废水处理。


处理案例:


某公司生产过程产生的线路板废水量1000吨/天,废水中的主要污染物为CODcr、Cr6+、总铅、总铜、总镍等废水经处理后符合GB21900-2008中表2标准。
