PCIe 接口的反射内存卡是一种用于实时网络的硬件设备。它将反射内存集成在卡上，通过 PCIe（PCI Express）总线与计算机进行连接。
反射内存卡的主要作用是在多个独立计算机之间实现高速、低延迟、确定性的数据共享。常见的反射内存卡大小有 128MB 和 256MB 等。当在其中一个卡的特定地址写入数据时，数据会通过光纤快速传输到网络中的其他反射内存卡的相同地址，从而实现数据的共享。

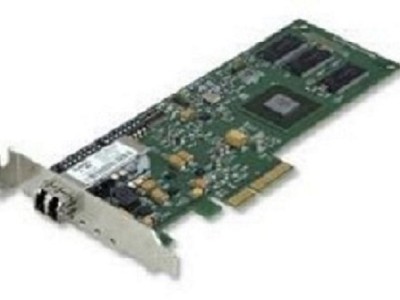

例如，Abaco Systems PCIE-5565PIORC-100A00 PCI Express（PCIe）反射内存卡具有以下特点：配置128兆字节内存，采用多模式传输，符合 RoHS 标准；提供高速、易于使用的光纤网络（2.12 千兆波特串行），具有 x4 通道 PCI Express 1.0a 到 PCI 桥；可选冗余操作模式，好多可支持 256 个节点。
反射内存卡的组网方式主要有环状和星状。环状组网是指各卡通过光纤依次连接，形成一个环形结构，数据在环网中依次传输；星状则是使用反射内存 hub 设备进行数据转发，类似交换机的作用，以达到星状网络中所有卡上相同内存地址空间的数据一致。
PCIe 接口的反射内存卡具有高速数据传输、软件透明、易于安装和操作等优点，适用于对数据实时性和通信性能要求较高的系统，如航空航天、工业控制、医疗设备等领域。在这些领域中，它可以大大节省软件开发成本，提高产品上市时间和网络上的数据吞吐量。同时，反射内存卡也支持多种操作系统，如 Windows、Linux、VxWorks 等。
在使用反射内存卡时，需要进行硬件安装（将卡插入计算机的 PCIe 插槽并通过光纤连接）和软件安装（安装相应的驱动程序）。此外，还需注意设置反射内存卡上的相关开关，以配置如冗余模式、节点 ID 等参数，并确保光纤连接的正确性。
