CSDS-1电动碟式液限仪 手动蝶式液塑限测定仪 土壤蝶式液限仪 蝶式测定仪 电动蝶式液限仪

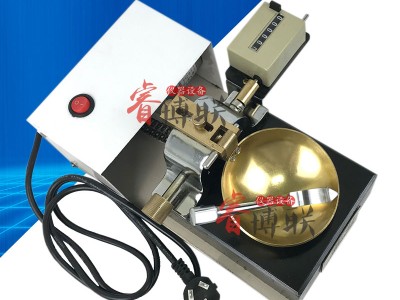

碟式液限仪由盛装试样的黄铜皿和装有硬优质橡愬台座，以及将皿与台座之间落距控制在1厘米的冲击装置凹轮及计算器、划槽刀等组成。
用途：测定土的液限，为划分土类，计算天然稠度、愬性指数，供设计施工使用。
技术规格：
1、电动马达驱动
2、碟下落频率：120击/分钟（允许误差15%）
3、内置击数计时数器
碟式液限仪的使用方法参照ASTM D4318《土的液限标准试验方法》
一、适用范围
本法为测定土液限的试验方法。所获成果至少需经3次试验，并制一塑流曲线（FlowCurve)。方法如下：
1一点法，从单次试验计算液限值；
2检验或鉴定试验。
2）除非规定所试验的土允许采用一点法外，一般应该采用落碟法，当所测成果不一致或所试验的土按技术要求有规定时，采用检验试验法或鉴定试验法。
二、定义
土的液限为液态和塑态之间的界限含水量，以占烘干土的重量百分数表示。该界限含水量是人为定为：从碟底开始将土膏分为两半，两半间的缝宽为1/2英寸（12。7毫米），盛土膏的碟从1厘米（0.3937英寸）高度下落25次/2秒，土膏的两半流合在一起时的含水量。
三、仪器设备
1蒸发皿：直径为41/2英寸（114.3毫米）的瓷蒸发皿
2调土刀：长3英寸（76.2毫米），宽3/4英寸（19厘米）的调土刀或刀片
3液限仪：一个铜碟及支架构成的机械设备
4开槽器：一个带量规的开槽器
5容量：适当的容器，例如有盖表皿，以防止在称重过程中丧失水分
6天平：感量为0.01克的天平
四、试样
按ASTM方法《颗分和土壤参数测定土样的干制备》的规定，取通过40号筛（425微米）并经过彻底拌匀的土样约100克。
五、液限仪的校正
1、检验液限仪，确定处于良好的状态，连接土碟销子是否磨蚀而导致土碟左右活动。连接土碟和悬臂的螺丝是否上紧，土碟中的槽是否磨蚀。
2、开槽器柄上的刻度和调整片H（如图一）调整土碟C的提升高度，使碟底与底板的接触点正好处在底板以上1厘米（0.3937英寸）。紧螺丝I以固定调整片H，开槽器柄上的刻度（做量高的标准）仍保持原位置不变，迅速转动摇柄圈以检验调整是否正确。如调整正确，当凹轮打击凹轮从动器时会听到轻微铃样声音。如土碟升高超越刻度，或听不到声音要进一补调整。
