NR-150气囊式容积测定仪 气囊式土壤容积测定仪 数显气囊式容积测定仪 土壤气囊式容积测定仪
一、用途概述：
气囊式土壤容积测定仪是一种测定土的密度的试验仪器，适用于现场测定Z大粒径小于20mm的土的密度。
二、气囊式容积测定仪技术参数：
型号 NR-100 NR-150 NR-200
气缸容积（cm 3） 2600 5200 12000
标尺分辩值（mm） 0.01 0.01 0.01
检测精度 <1% <1% <1%
手柄操作力（N） 100 150 200
检测试抗尺寸（mm） φ100×150 φ150×200 φ200×250
重量（kg） 4.1 5.2 9.1
外形尺寸（mm） φ210×625 φ255×625 φ340×625
三、仪器构成：

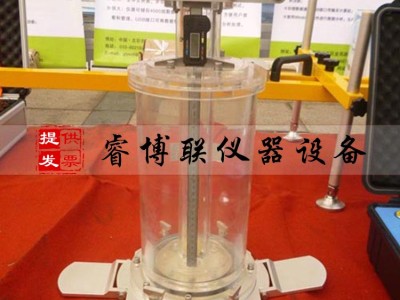

它包括：气囊、气缸、活塞、气压标、数显深度尺、护坑环、踏板组成。缸筒的顶部设置一导向盘，其底部设置一气囊；空心活塞杆的下端与气囊相通，其上端与固定在手柄上的排气阀相通，活塞杆内另设有水位管和连接于水位管下端的球囊，活塞杆的侧面设置数显测尺。
四、气囊式容积测定仪产品特点：
本装置重量减轻，降低了测量人员的工作强度，延长了囊体的使用寿命；读数方便，可避免人为误差；高度尺寸减小，方便运输。
五、工作原理：
气囊式土壤容积测定仪是根据物理学的波义耳（Boyle）定律设计的；试验时，用一定压力，推动活塞将气缸内的介质（空气）向置于试坑内的气囊中转移，使气囊膨胀紧贴试坑内壁；记录测量装置显示的数据，计算试坑的体积。
六、气囊式容积测定仪适用标准：
气囊式土壤容积测定仪专利号：ZL01270446.6，用于铁路、公路及市政工程路基压实度、孔隙率检测。密度试验—气囊法已列入《铁路工程土工试验规程》（TB10102-2004），本测试方法可替代灌砂法及灌水法，测试速度快、精度高、操作简便。
