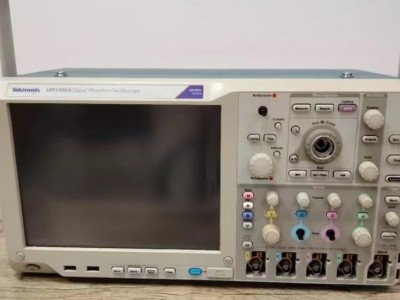

美国泰克MSO5054
特性和优点 主要性能指标
2 GHz、1 GHz、500 MHz 和 350 MHz 带宽型号
一条通道或两条通道高达 10 GS/s 实时取样速率，全部四条通道高达 5 GS/s
使用 MultiView Zoom? 时多达 250 兆点记录长度
使用 FastAcq? 时 > 250,000 wfm/s 好大波形捕获速率
Fastframe? 分段内存采集模式，捕获速率每秒 > 310,000 个波形
标配 10 MΩ 无源电压探头，具有低于 4 pF 的电容性负载和 500 MHz 或 1 GHz 的模拟带宽
16 条数字通道（MSO 系列）
用户可选带宽限制滤波器，提高低频测量准确度
触发套件，可以选配可视触发功能
易用性
Wave Inspector? 控件能够简便导航和自动搜索波形数据
MyScope? 自定义控制窗口和鼠标右键单击菜单，效率
53 种自动测量功能、波形直方图和 FFT 分析，简化波形分析
TekVPI? 探头接口支持有源、差分和电流探头，自动调整量程和单位
264 毫米（10.4 英寸）高亮度 XGA 显示器，配有触摸屏
体积小、重量轻 -- 厚度仅为 8.12 英寸（206 毫米），重量低于 15 磅（6.7 千克）
连接性
前面板有两个 USB 2.0 主控端口，后面板有四个端口，数据存储、打印和连接 USB 外设十分便捷
后面板有 USB 设备端口，使用适配器连接到 PC 或 GPIB 控件十分简单
集成的 10/100/1000base-T 以太网端口用于网络连接，视频输出端口用于将示波器显示屏输出到监视器或投影仪
Microsoft? Windows 7 64 位操作系统，方便在您的环境中进行连接和集成
符合 LXI Class C 标准
混合信号设计和分析（MSO 系列）
并行总线上实现自动触发、解码和搜索
每条通道单独设置门限
MagniVu? 高速采集在数字通道上提供 60.6 ps 的精细定时分辨率
可选串行触发和分析
