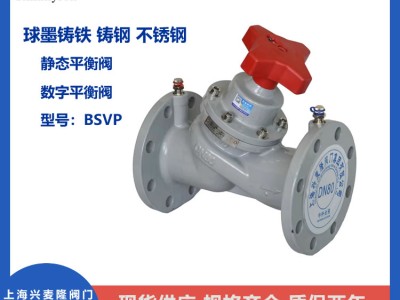

BSVP法兰静态平衡阀
产品概述
BSVP系列静态平衡阀是一种具有特殊功能的新型节能型阀门。由于该阀上设有开启数字显示，数字锁定装置，可直观调到任一位置，即用于流量测定的测压小阀。
该阀主要应用于工业和民用建筑供暖管网系统。具有良好的流量特性，用它可以准确的调节压降和流量，能够合理分配流量，实现流量定量，可以有效地解决供热（空调）系统中 存在的室温冷热不均问题。只要在各支路及用户路口装上适当规格的数字锁定平衡阀，并用好智能仪表进行一次性调试后锁定，将系统的总水量控制在合理范围内，从而克服了大流量，小温差的不合理现象。应用此阀门达到管网液体平衡和节约能源得到较好的效果，该产品是供热系统中的理想产品。
技术参数
型号 | BSVP |
试验压力 | 1.5mpa 2.4mpa |
工作压力 | ≤1.0mpa ≤1.6mpa |
工作温度 | ≤80℃ |
适用介质 | 水 |
特性曲线 | 等百分比 |
安装使用范围 | 管网系统的主干，分支干，室内供水干管、分支立管及多台锅炉 |
设计和制造执行标准 | BS7350-1990 |
法兰连接制造执行标准 | GB/T17241.6（整体铸造法兰） |
结构长度执行标准 | GB/T12221 （金属阀门结构长度） |
兴麦隆阀门集团生产的静态平衡阀是等百分比特性阀门，从曲线特性图上可知给开度一个相等的变化率，则流量的变化率相等，其特点是开度大是流量大，开度小时测流量小，而工程中大都在流量大时应用，等百分比阀门恰恰适用这各要求，根据这一特点，可以自如的设置某好量（快开阀门的线形则不具备这种功能）而且当需要变化是，还能知道变化量，达到理想状态。
主要零件材质
零件名称 | 材质 |
阀体 | QT450-10、WCB、304 |
阀盖 | QT450-10、WCB、304 |
阀瓣 | QT450-10、WCB、304 |
阀杆 | 2Cr13、304 |
密封圈 | EPDM |
DN40-DN125手轮 | 镀络钢、不锈钢 |
DN150-DN800手轮 | PA |
主要外形尺寸
DN | L | H | D | D1 | n-φd |
32 | 215 | 270 | 140 | 100 | 4-19 |
40 | 215 | 270 | 150 | 110 | 4-19 |
50 | 215 | 275 | 165 | 125 | 4-19 |
65 | 240 | 280 | 185 | 145 | 4-19 |
80 | 280 | 300 | 200 | 160 | 8-19 |
100 | 310 | 330 | 220 | 180 | 8-19 |
125 | 320 | 340 | 250 | 210 | 8-19 |
150 | 385 | 500 | 285 | 240 | 8-23 |
200 | 465 | 585 | 340 | 295 | 12-23 |
250 | 545 | 610 | 405 | 355 | 12-28 |
300 | 595 | 750 | 460 | 410 | 12-28 |
350 | 695 | 930 | 520 | 470 | 16-28 |
400 | 775 | 1010 | 580 | 525 | 16-31 |
