QHQ涂膜铅笔划痕硬度仪 台式手摇铅笔硬度计 便携铅笔硬度计 便携式铅笔划痕试验仪
一、用途：
涂抹硬度是涂膜的一种重要物理性能，其大小直接影响涂膜的一些重要使用性能，执行标准GB/T6739-1996。例如耐磨损性，耐磨粒性，耐擦性，耐划痕性，耐冲击性，以及涂膜滞留作用及清洗难易等，因此，涂膜硬度是评定涂料性能的必测指标。适用本仪器可方便地测定涂膜硬度。
二、仪器结构及工作原理：

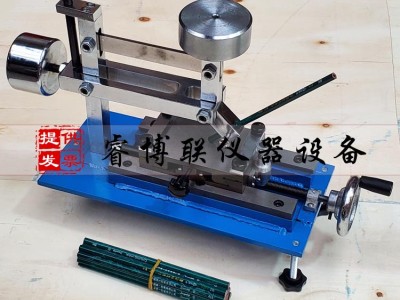

A结构（见附图）
（1）平衡锤（2）止动螺钉（3）工作杆（4）砝码（5）铅笔架（6）螺钉（7）试验台（8）夹紧螺母（9）闸瓦提扭（10）旋扭（11）手轮（12）调整手轮
B工作原理
本仪器主要由铅笔架和试验台组成，铅笔架与立柱等组四连杆机构，保证了砝码的重量垂直作用于铅笔芯与试验台交点上，并使铅笔与试验台保持45°，夹角不变。试验台可向、纵向移动，用它固定涂料样板，并使样板朝着划痕方向动，箱比铅笔就在试片上划出相应轨迹来。换用不同铅笔划不同痕迹，据此可判定涂膜的硬度值。
三、使用要求
1、试片：平滑的马口铁板，120*50*（0.2—0.3），产品规定底材120*50
°C、试验环境：温度23°C±2°C 相对湿度60%—70%
四、操作及使用方法
A准备
1、按GB1727—70要求准备120*50*（0.2—0.3）平滑马口铁板或按产品规定的底材，制备涂膜。
2、用铅笔刀小心把每支铅笔前端削去木质部分，使露出5-6毫米柱状铅芯（但切不可使铅芯松动成削伤铅芯），用手握住铅笔，使铅笔始终与400号砂纸成90°角，在砂纸上摩擦铅芯端面，直到获得一端平滑边缘锐利的笔端为止。（边缘要无破碎或缺口）。
3、把修好的铅笔插入铅笔架（5）上，（见附图）。调整铅笔，使铅笔芯工作端面与砝码重心重合（相应铅芯工作端面与铅笔架距离约25mm），然后用螺钉（6）拧紧，使铅笔位置固定。
4、松开夹紧螺母（8），放入需测定的涂膜试片，然后拧紧夹紧螺母，使试片固定。
5、松开止动螺钉（2），调整平衡锤，使工作杆平衡。（即使铅笔刚好接触到试片上），然后拧紧止动螺钉，使铅笔芯工作面离开涂膜试片。
6、把砝码轻轻放在铅笔架上。
至此，准备工作完毕。
B测试
1、松开止动螺钉（2），使铅笔芯轻轻降下到被测涂膜试片上。
2、转动手轮，使涂膜板朝划痕方向移动大约5mm（顺时针转动手轮）并留意观察涂膜表面是否划破。
3、取下砝码，更换铅笔，旋动试台旋钮（10），使试验台纵向移动一定距离更换试片划痕位置，重复准备操作后，再做下一次试验，依次用每种型号硬度的铅笔一次犁出五道划痕。
4、从好硬的铅笔开始用此方法，当检定五道痕迹中，若有两次以上犁伤膜时，换上一级的铅笔，直至找出五道痕迹中，只有一次犁伤涂膜的铅笔（或没有破坏）。则这一级铅笔的硬度值就代表被测涂膜的硬度。
五、维护
1、本仪器使用时力求转动灵活，使用一段时间后，须在丝杠，轴承等转动部门注入机油。
2、本仪器使用一段时间后，紧固螺钉，螺母需拧紧，以免松动。
六、本机外形尺寸
长*宽*高 430*160*280mm
七、附件
1、砝码1个 （1Kg±0.05Kg）
2、铅笔13个 （6H—6B）中华牌高级绘图铅笔。
