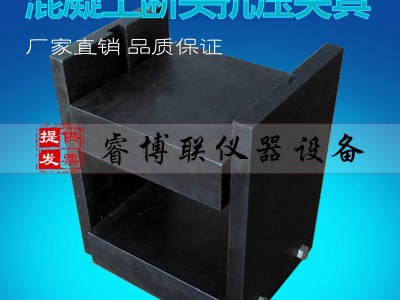

混凝土断头抗压夹具TJ-0562水泥混凝土抗弯拉试件断块抗压强度试验装置 断头夹具
T0562-2005水泥混凝土抗弯拉试件断块抗压强度试验方法
1 目的、适用范围和引用标准
本方法规定了测定水泥混凝土抗弯拉试件断块试件抗压强度的方法和步骤。
本方法适于各种水泥混凝土抗弯拉试件断块的抗压强度测定。
引用标准：
GB/T2611-1992 《试验机通用技术要求》
GB/T3722-1992 《液压式压力试验机》
T0551-2005 《水泥混凝土试件制作与硬化水泥混凝土现场取样方法》
T0558-2005 《水泥混凝土抗弯拉强度试验方法》
2 仪器设备
（1）压力机或多功能试验机：应符合T0551中2.3的规定。
（2）球座：应符合T0551的2.4规定。
（3）试件压板：上压板为150mm见方的钢板，厚度大于或等于40mm，淬火并刨平（Ra=2.5μm）；导向轴使上下压板两侧对准在一个垂直面上；下压板长度应能使两侧板与试件间保留10mm~13mm的空隙，厚度、硬度等与上压板相同。
3 试件制备
3.1本试件为进行抗弯拉强度试验后小梁的断块，其长度较梁高至少长50mm，无显著裂纹及凹凸不平等缺陷。
3.2 以成型时两侧面做为破型时上下加压面。
4 试验步骤
4.1 在完成抗弯拉试验后，应尽快试验，并对试件进行编号，描述断块情况。
4.2 试件安置压板中，将压板放置机台上，几何对中。
4.3 强度等级小于C30的混凝土取0.3MPa/s~0.5MPa/s的加荷速度；强度等级大于C30小于C60时，则取0.5MPa/s~0.8MPa/s的加荷速度；强度等级大于C60的混凝土取0.8MPa/s~1.0MPa/s的加荷速度。当试件接近破坏而开始迅速变形时，不得调整试验机油门，直至试件破坏，记下破坏机线荷载F（N）。
5 试验结果
5.1混凝土断块抗压强度ƒ‘按下式计算：
ƒ‘= F
A
式中：ƒ’—混凝土断块抗压强度（MPa）；
F—极限荷载（N）；
A—上压板面积（m㎡）。
5.2 每根试件两断块试验结果的平均值（或一块）为该根试件的抗压强度。每组3根试件抗压强度测定值的计算及异常数据取舍原则为：以3个试件测值的算术平均值为测定值。三个试件中Z大值或Z小值中如有一个与中间值的差值超过中间值的15％时，则取中间值为测定值；如有两个测值与中间值的差值均超过上述规定时，则该组试验结果无效。
6 试验报告
试验报告应包括以下内容：
⑴要求检测的项目名称、执行标准；
⑵原材料的品种、规格和产地；
⑶仪器设备的名称、型号及编号；
⑷环境温度和湿度；
⑸断块抗压强度值；
⑹要说明的
