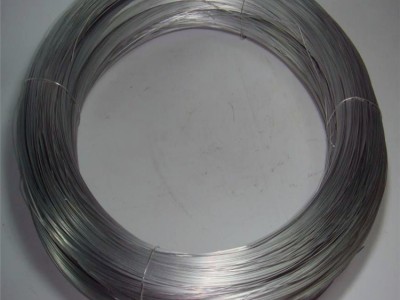

| 牌号 | CuNi12Zn24锌白铜线材 | |||||||
| 欧标钢号 | CW403J | |||||||
| 对应标准 | EN 12166-2016 | |||||||
| 铜及铜合金：一般用途线材 | ||||||||
| Copper and copper alloys - Wire for general pur机es | ||||||||
| 归类 | 铜及铜合金 | |||||||
| 标签 | 铜镍锌合金 锌白铜 | |||||||
| 说明 | 本欧洲标准规定了用于一般用途、弹簧和紧固件制造用的铜和铜合金线的成分、性能要求和尺寸公差。抽样程序，验证符合本标准要求的试验方法，以及交货条件也作了规定。 | |||||||
| 密度 | 8.7 g/cm3 | |||||||
| CuNi12Zn24 化学元素成分含量(%) | ||||||||
| 成分 | Fe | Mn | Ni | Cu | Pb | Sn | 其他合计 | 更多 |
| 好小值 | - | - | 11 | 63 | - | - | - | Zn:余量 |
| 好大值 | 0.3 | 0.5 | 13 | 66 | 0.03 | 0.03 | 0.2 | |
| 其他单个或其他合计化学成分包括表中未指定值的化学成分。只有在假定存在或在常规分析中，且有迹象表明其成分将超过规定值的情况下，才应进行分析。 | ||||||||
| CuNi12Zn24 机械性能 | ||||||||
| 直径* | 标记 | 热处理或状态 | 抗拉强度 | 屈服点 | 断后伸长率或延伸率 | 硬度 | ||
| d | σb | σs | δ | HBW | ||||
| mm | Mpa | Mpa | % | |||||
| 1.5<d≤20 | CuNi12Zn24-H090 | H090 | HV | |||||
| 90~130 | ||||||||
| 1.5<d≤12 | CuNi12Zn24-H130 | H130 | 130~160 | |||||
| 1.5<d≤10 | CuNi12Zn24-H170 | H170 | 170~200 | |||||
| 1.5<d≤4 | CuNi12Zn24-H200 | H200 | ≥200 | |||||
| d≤1.5 | CuNi12Zn24-H220 | H220 | ≥220 | |||||
| 1.5<d≤20 | CuNi12Zn24-R380 | R380 | ≥380 | ≤290 | ≥28(A100)， | |||
| ≥33(A11.3) | ||||||||
| ≥38(A) | ||||||||
| 1.5<d≤12 | CuNi12Zn24-R450 | R450 | ≥450 | ≥200 | ≥8(A100)， | |||
| ≥10(A11.3)， | ||||||||
| ≥12(A) | ||||||||
| 0.1<d≤10 | CuNi12Zn24-R540 | R540 | ≥540 | ≥400 | ≥2(A100)， | |||
| ≥3(A11.3)， | ||||||||
| ≥5(A) | ||||||||
| 0.1<d≤4 | CuNi12Zn24-R640 | R640 | ≥640 | ≥500 | ||||
| 0.1<d≤1.5 | CuNi12Zn24-R800 | R800 | ≥800 | ≥700 | ||||
| 所有规格 | CuNi12Zn24-M | M | 不作规定 | 不作规定 | 不作规定 | 不作规定 | ||
| 线材直径d对延伸率的要求 | ||||||||
| ⓐ直径小于等于4mm （A100即标尺长度为100mm）; | ||||||||
| ⓑ直径大于4小于等于8mm （A11.3即标尺长度为11.3√So）; | ||||||||
| ⓒ直径大于8mm （A即标尺长度为 5.65√So ） | ||||||||
| So=线材截面面积 | ||||||||
| *或多边形线材的等效面积 |
