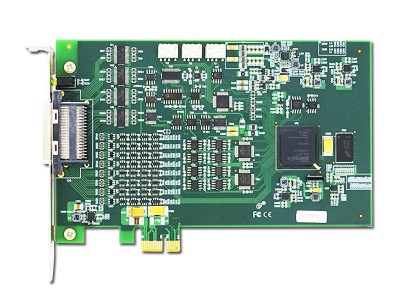

多功能数据采集卡；该系列板卡提供 64 RSE / NRSE通道或32通道DIFF模拟量输入； 8路带缓冲数字I/O；提供32路可编程DIO及2路多功能计数器。
指标参数
|
参数 |
AI |
CTR |
DIO |
||
|
型号 |
分辨率 |
采样速率 |
通道数 |
通道数 |
通道数 |
|
PCIe5634D |
16bit |
500Ksps |
64路单端/32路差分 |
2路 |
32路 |
|
PCIe5635D |
16bit |
500Ksps |
32路单端/16路差分 |
1路 |
16路 |
|
PCIe5636D |
16bit |
250Ksps |
64路单端/32路差分 |
2路 |
32路 |
|
PCIe5637D |
16bit |
250Ksps |
32路单端/16路差分 |
1路 |
16路 |
|
AI模拟量输入 |
ADC分辨率 |
16位（Bit） |
|
采样范围 |
±10V、±5V、±2V、±1V |
|
|
采样速率 |
单通道：采样频率为500 KSps 多通道：各通道采样频率=500 KSps / 设置的采样通道总数 |
|
|
采样模式 |
按需单点采样、有限点采样、连续采样 |
|
|
存储器深度 |
16K字（点）FIFO存储器 |
|
|
通道扫描模式 |
异步循环扫描 |
|
|
触发源 |
软件强制触发、模拟触发、数字触发 |
|
|
CTR计数器 |
计数器位数 |
32位 |
|
电气标准 |
TTL电平 |
|
|
计数器功能 |
CI：边沿计数、频率测量、周期测量、半周期测量、脉宽测量、 双边沿间隔测量、线性位置测量、角度位置测量 |
|
|
CO：脉冲输出 |
||
|
DI/O |
通道数 |
8路支持带缓存DIO（P0.<0..7>） |
|
PFI通道 |
24路(PCIe5634D/5636D)；8路(PCIe5635D/5637D) |
|
|
配置方式 |
程控I/O方向与状态 |
|
|
采样方式 |
按需单点采样、有限点采样、连续采样 |
|
|
软件自动校准 |
||
|
支持多卡级联 |
||
