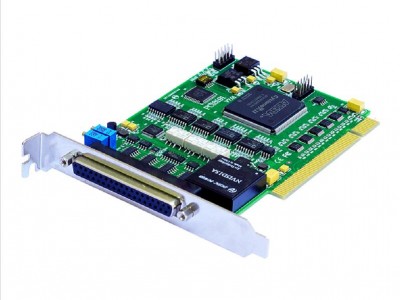

PCI8191阿尔泰科技16位32路250K光隔离采集卡

 ***节、产品应用

    本卡是一种基于PCI总线的数据采集卡，可直接插在IBM-PC/AT 或与之兼容的计算机内的任一PCI插槽中，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过程监控系统。
它的主要应用场合为：
    ◆ 电子产品质量检测
    ◆ 信号采集
    ◆ 过程控制
    ◆ 伺服控制

第三节、AD 模拟量输入功能

    ◆ 转换器类型：AD7663（默认为 AD7663，也可使用 AD7665）
  ◆ 输入量程：±10V、±5V、±2.5V、0～10V、0～5V
        转换精度：16 位(Bit)
    ◆ 采样速率(Frequency)：速率为 250KHz（使用 AD7665 时，速率为 500KHz）
       注释：各通道实际采样速率 = 总采样速率(Frequency)/采样通道数
  ◆ 物理通道数：32 通道(单端 SE), 16 通道(双端 DI)
  ◆ 模拟量输入方式：单端模拟输入和双端模拟输入
  ◆ 采样通道数：软件可选择，通过设置首通道(FirstChannel)和末通道(LastChannel)实现的
       说明：采样通道数 = LastChannel – FirstChannel + 1
  ◆ 通道切换方式：首末通道顺序切换
  ◆ 模拟输入隔离电压: 2500Vrms（1min）
  ◆ 数据读取方式：软件查询非空和半满方式
  ◆ 存诸器深度： 8K 字（点）FIFO 存储器
  ◆ 存储器标志：非空、半满、满（溢出）
  ◆ 异步与同步(ADMode)：可实现连续（异步）与分组(伪同步)采集
  ◆ 组间间隔(GroupInterval)：软件可设置，***小为采样周期(1/Frequency)，***大为 419400uS
  ◆ 时钟源(ClockSource)：板内时钟和板外时钟软件可选
  ◆ 触发模式(TriggerMode)：软件内部触发和硬件后触发（简称外触发）
  ◆ 触发类型(TriggerType)：数字边沿触发和脉冲电平触发
  ◆ 触发方向(TriggerDir)：负向、正向、正负向触发
  ◆ 数字量触发源（DTR）输入范围：标准 TTL 电平
  ◆ 程控放大器类型：默认为 AD8251，兼容 AD8250、AD8253
  ◆ 程控增益：1、2、4、8 倍(AD8251)或 1、2、5、10 倍(AD8250)或 1、10、100、1000 倍(AD8253)
    ◆ 模拟输入阻抗：10M
    ◆ 放大器建立时间：785nS(0.001%)(max)
    ◆ 非线性误差：±3LSB(***大)
    ◆ 系统测量精度：0.01%
    ◆ 工作温度范围：0℃ to 50℃
    ◆ 存储温度范围：-40℃ ～ 70℃

第四节、其他指标

    ◆ 板载时钟振荡器: 40MHz

第五节、板卡外形尺寸

    138mm(长) * 110mm(宽)*18.50mm(高)

第六节、产品安装核对表

    打开 PCI8191 板卡包装后，你将会发现如下物品：
        1、 PCI8191 板卡一个
        2、 ART 软件光盘一张，该光盘包括如下内容 ：
            a) 本公司所有产品驱动程序，用户可在 PCI 目录下找到 PCI8191 驱动程序；
            b) 用户手册（pdf 格式电子文档）；

第七节、安装指导

一、软件安装指导
    在不同操作系统下安装PCI8191板卡的方法一致，在本公司提供的光盘中含有安装程序Setup.exe，用户双击
此安装程序按界面提示即可完成安装。

二、硬件安装指导
    在硬件安装前首先关闭系统电源，待板卡固定后开机，开机后系统会自动弹出硬件安装向导，用户可选择系
统自动安装或手动安装。
注意：不可带电插拔板卡。
