产品简介

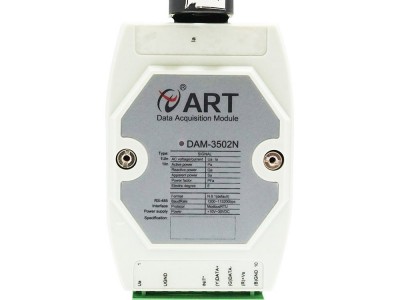

DAM-3502N（T）为单相智能交流电量采集模块，RS485通讯接口，带有标准Mo*usRTU协议。配备良好的人机交互界面，使用方便，性能稳定。DAM-3502N/NT模块内部寄存器排列和DAM-3502/T模块不同，更适合于PLC、组态软件系统。
指标参数
|
模拟量输入 |
|
|
输入通道 |
1路交流电流通道、1路交流电压通道 |
|
输入类型 |
电压输入，电流输入 |
|
电压量程（有效值） |
默认400V有效值（可定制，450V有效值） |
|
电流量程（有效值） |
默认10A有效值（可定制5A） |
|
温湿度测量 |
板载温湿度传感器（仅T模块支持） |
|
输出参数 |
相电压、相电流、有功功率、无功功率、视在功率、功率因数、总电度、 湿度（仅T模块支持）、温度（仅T模块支持） 注：含T尾缀模块具有测量环境温度、环境湿度的功能， 见1.5不同尾缀对比说明 |
|
采集信号 |
采集信号为电网标准交流信号，频率65Hz |
|
采样速率 |
电压、电流每400ms采集1次，功率、电度每300ms采集1次 |
|
分辨率 |
16位 |
|
采集精度 |
2‰ |
|
电流互感器 |
内置电流互感器，见1.6内置互感器说明 |
|
能量 |
带能量存储功能 |
|
二次互感 |
带二次互感功能 |
|
隔离电压 |
2500VRMS(浪涌保护电压) |
|
其他 |
|
|
通讯接口 |
RS485 |
|
波特率 |
1200~115200bps |
|
数据传输速率 |
由波特率和读取数据个数决定，如果一次性读取所有数据， 建议在9600波特率下，1秒钟读取一次。 |
|
看门狗 |
软件看门狗 |
|
供电电压 |
+10V～30VDC |
|
电源保护 |
电源反向保护 |
|
功耗 |
额定值0.22W @ 24VDC |
|
操作温度 |
-10℃～＋70℃ |
|
存储温度 |
-20℃～＋85℃ |
