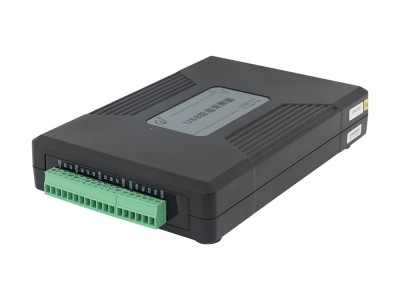

产品简介
USB3100N/3200N/3202N 是三款多功能数据采集卡。USB3100N 提供 8 通道单端模拟量输入， USB3200N/3202N 提供 8 RSE / NRSE 通道或 4 通道 DIFF 模拟量输入；均有 4 路可编程 I/O、1 路计 数器。 USB3100N/3200N/3202N 的主要应用场合为：电子产品质量检测、信号采集、过程控制、伺服 控制。
指标参数
|
AI模拟量输入 |
通道数 |
8通道（RSE、NRSE）、 4通道（DIFF） |
|
分辨率 |
12位 |
|
|
采样速率 |
500KS/s |
|
|
量程 |
±10V、±5V、±2.5V、0~10V |
|
|
程控增益 |
1、2、4、8倍 |
|
|
校准方式 |
软件自动校准 |
|
|
通道扫描模式 |
异步循环扫描 |
|
|
采集模式 |
按需单点采样、有限点采样、连续采样 |
|
|
存储器深度 |
4K 点FIFO |
|
|
耦合方式 |
直流耦合 |
|
|
触发方式 |
开始触发 |
|
|
触发类型 |
模拟边沿、数字边沿 |
|
|
输入阻抗 |
1GΩ |
|
|
DIO数字量 |
通道数 |
4路（复用PFI0~3） |
|
电气标准 |
TTL兼容 |
|
|
配置方式 |
程控I/O方向与状态 |
|
|
输入速率 |
10MHz |
|
|
输出速率 |
10MHz |
|
|
采样方式 |
按需单点采样 |
|
|
CTR计数器 |
通道数 |
1路 |
|
计数器位数 |
32位 |
|
|
计数器功能 |
边沿计数 |
|
|
好。大输入频率 |
5MHz |
|
|
好小电平脉宽 |
100nS |
|
|
电气标准 |
TTL电平 |
|
|
采样方式 |
按需单点采样 |
产品配件
1. 产品光盘：1张
2. 保修卡：1张
3. 合格证：1张
