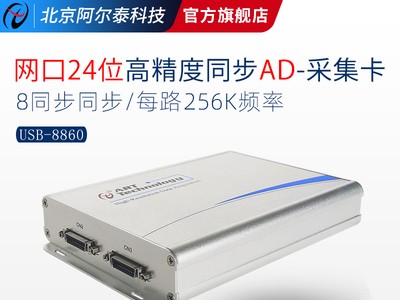

产品简介
8路同步模拟输入通道，24bit分辨率，采样速率256KS/s； 16路DIO（8路复用PFI）
指标参数
|
型号 |
AI模拟量输入 |
|||
|
通道配置 |
耦合方式 (程控选择) |
采样范围 |
IEPE 功能 |
|
|
USB8860 |
差分 |
DC |
±10V、±5V、±2V、±1V |
× |
|
USB8862 |
伪差分 (50Ω) |
DC/ AC |
±10V、±5V、±2V、±1V |
√ |
|
USB8865 |
差分 |
DC |
±10V、±1V、±100mV |
× |
|
USB8867 |
伪差分 (50Ω) |
DC/ AC |
±10V、±1V、±100mV |
√ |
|
AI模拟量输入 |
通道数量 |
8通道 |
||
|
分辨率 |
24 bit |
|||
|
采样速率 |
4 Hz ~ 256 KHz |
|||
|
数据传输 |
直接内存访问 (DMA)，编程 I/O |
|||
|
增益误差 |
±10V：0.008% |
Typ @ 25℃ |
||
|
±5V： 0.01% |
||||
|
±2V： 0.025% |
||||
|
±1V： 0.05% |
||||
|
±100mV：0.02% |
||||
|
偏移误差 |
1mV Typ @ 25℃ |
|||
|
CMRR |
80* |
|||
|
校准方式 |
软件自动校准 |
|||
|
采集模式 |
按需单点采样、有限点采样、连续采样 |
|||
|
存储器深度 |
4K点FIFO |
|||
|
触发模式 |
开始触发、参考触发、暂停触发 |
|||
|
触发源 |
模拟触发、数字触发 |
|||
|
输入阻抗 |
1GΩ |
|||
|
压电集成电路（IEPE） |
电流输出 |
4mA ±10% |
||
|
激励电压 |
24V |
|||
|
DIO数字量 输入输出 |
通道数 |
16Line |
||
|
电气标准 |
TTL兼容 |
|||
|
配置方式 |
程控I/O方向与状态 |
|||
|
采样方式 |
仅支持软件（按需）单点采样 |
|||
