SD-1手动砂当量试验仪
一、概述：
SD-1手动砂当量试验仪是严格按照JTJ058-2000公路规程设计的产品。在使用本仪器前务必请按如下内容检查是否包装完好、项目齐全。如有欠缺，为维护您的权益请立即告知我们，本厂会及时为您提供服务。
二、手动砂当量试验仪产品技术参数：
配重活塞：1KG±5g
塑料试筒：内径32mm±0.25mm 高度420mm
冲洗管：内外6mm±0.5mm 内径4mm±0.2mm

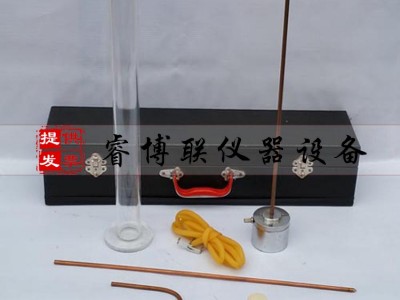

三、手动砂当量试验仪附件箱清单：
1、试筒 1套
2、配夹橡胶 1只
3、试剂 2瓶
4、冲洗管 1支
5、配重活塞 1套
6、虹吸管 1支
7、说明书 1本
8、合格证 1份
四、手动砂当量试验仪高浓度氯化钙溶液的配制：
按无水氯化钙（g)；蒸流水体积（ml)=1:2进行配制。氯化钙溶于水时放热，溶液温度升高，待溶液冷却到室温后用滤纸进行过滤，以除去不溶杂质。过滤后的高浓度溶液存放备用，该溶液中氯化钙含量410g/L。
1、浓溶液（1L)的配制
（1）用量筒量取272ml高浓度氯化钙溶液；
（2) 用天平称取484.8g丙三醇；
（3）用天平称取13.6g甲醛；
（4）将上述三种试剂转入1L量筒中。转入时要用少量蒸馏水，分别对盛
（5）将1L配毕的溶液倒入2L的烧杯或量筒中，混合均匀，装入。
2、制备冲洗液
取试验用的浓溶液62.5ml±0.5ml，装入5L塑料筒或瓶中，用蒸馏水稀释至2.5±0.005L。
五、手动砂当量试验仪试验方法：
1、目的与适用范围
（1）本方法适用于测定细集料中所含粘性土或杂志的含量，以评定集料的洁净程度，用SE表示。
（2）本方法适用于沥青混合料及水泥混凝土用天然砂、人工砂、石屑，其集料好大粒径不得超过4.75mm（圆孔筛5mm）
2、仪器与试件
本试验需要下列仪器和设备
（1）圆柱形试筒：透明塑料制内径32±0.025mm,高度420±0.25mm。试筒底部起到100±0.25mm、380±0.25mm处刻划标记线，配有橡胶塞。
（2）冲洗管：由一根硬管组成，不锈钢或冷锻铜制其外径为6±0.5mm，内径为4±0.2mm,管的下部有一个不锈钢两侧 带孔尖头，孔径为1±0.1mm。
（3）塑料筒（5升）：桶口配有插虹弯管的橡胶塞。桶底面高出工作台约1.5m
（4）虹吸弯管和进气弯管：将其插入桶口橡胶塞。
（5）橡胶管（或塑料管）：长约1.5m，内径约5mm，与冲洗管、虹吸弯管联在一起吸液用，配有金属夹，以控制冲洗液流量。
（6）配重活塞由杆、底座、套筒、配重组成。杆长430±0.25mm；底座直径25±0.1mm，底面平坦光滑，垂直杆轴，横向有三个螺丝可保持活塞在试筒中间有一点小缝隙。套筒有一个螺丝，能固定活塞下沉的位置，并有一个能靠尺子的深1cm、宽5mm的缺口，用于测量读数。固定在活塞杆顶端的配重，除筒套外总重1kg±5g.
