优势品牌：SMC，FESTO，三菱（MITSUBISHI），基恩士（KEYENCE），小金井（KOGANEI），THK，东方马达（ORIENTAL MOTOR）

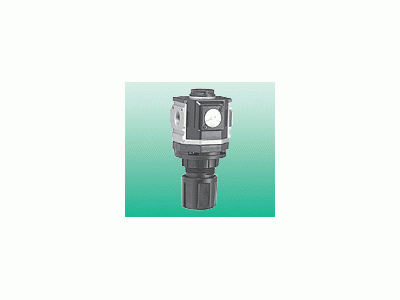

减压阀 设备型号：2304-16C-W
①调整旋钮
将调整旋钮按顺时针方向旋转, 可随时设定
0.05 ～ 1.08M P a 的压力。另外, 为确保二次侧
压力在设定压力以下, 设置了挡块。
②上活塞
根据从先导阀供给出来的先导信号, 通过上活
塞和调压弹簧, 调整先导压力。
③先导阀企业Q2850627777
旋转调整旋钮, 改变先导阀的位置, 设定先导
压力。
赖先生1 5 3 9 2 0 4 7 3 8 2
④底部活塞 企业Q2 8 50 627 7 7 7
通过先导压力和二次侧压力的平衡关系, 开关
阀柱。二次侧压力比设定压力高时, 泄压阀打
开, 被排放到大气。
⑤阀柱 诚实
当先导压力和二次侧压力失去平衡时, 根据需
要量将一次侧的压缩空气供给给二次侧。采用
大口径的阀, 流量特性良好。
⑥仪表孔
附有压力刻度板, 进行粗略压力设定时, 不需
要压力表。如果需要设定压力时, 请在仪
表孔上安装压力表。
赖先生1 5 3 9 2 0 4 7 3 8 2
近期有部分中间商复制我司消息内容，及模板，冒充代理。谨防假冒，切记切记！！CKD一级代理，-CKD一级代理
主要特点
● 内先导式结构，轻松调整压力
● 碟形弹簧与活塞组合结构，使流量特性更稳定
● 自带刻度表盘，便于锁定调整压力
● 耐高压、大流量
● 设计易于面板安装（ 2304系列除外）
● 本体材质由锌合金改为铝合金材质，产品轻量化
赖先生1 5 3 9 2 0 4 7 3 8 2
C K D 一 级 代 理
近期有部分中间商复制我司消息内容，及模板，冒充代理。谨防假冒，切记切记！！CKD一级代理，-CKD一级代理
设备型号：B2019-2C-L，2215-6C-L，A2000-3C
选定主要事项
注1: 需要接管口径N P T 螺纹时, 请不要称为C。（ 例）
B2019-1 赖先生1 5 3 9 2 0 4 9 7 9 3
选定压力表时, 附加NPT 螺纹的压力表。
注2: 选择项可组合。但是“L”和“H”不可组合。
注3: “L”低压及“H”高压的压力调整范围及面板安装的下
孔径请参照第470 页。
注4: 记载选择项符号“B”“G”时, 附加压力表、支撑件。
压力表为B2019 型G49D-6-P10（低压用G49D-6-P04）、A2000、2001、2215、2216 型附加
G59D-8-P10（低压用为G59D-8-P04, 高压用为G59D-8-P20）。
注5: 需要组件品时, 请另行商谈。
注6: 需要A2000 的好高使用压力规格（2.06MPa）及金属制底部螺塞时, 请另行商谈。
赖先生1 5 3 9 2 0 4 7 3 8 2
C K D 一 级 代 理
注7: B2019 选择项B 的( 支撑件) 附加“6506”、PB（面板安装用支撑件）为“6166”附加的支撑件。关于附加品“B”支撑件请参照第466 ～ 467 页。
注8: 关于B2019 禁铜规格型号的表示方法请参照第463 页。
赖先生1 5 3 9 2 0 4 9 7 9 3
C K D 一 级 代 理
型号范本;近期有部分中间商复制我司消息内容，及模板，冒充代理。谨防假冒，切记切记！！CKD一级代理，-CKD一级代理
B2019-1C 1/8 B2019-2C 1/4 微型
A2000-2C 1/4 A2000-3C 3/8 小型
2001-2C 1/4 2001-3C 3/8 2001-4C 1/2 2001-6C 3/4 标准型
2015-6C 3/4 2015-8C 1 2015-10C 11/4大型
使用温度范围：5-65℃，一次侧压力7bar，设定压力5bar，压力降1bar
刻度盘式减压阀
2302-2C 1/4 2302-3C 3/8 2302-4C 1/2 2302-6C 3/4 标准型
2303-6C 3/4 2303-8C 1 2303-10C 11/4 大型
2304-12C 11/2 2304-16C 2 大口径型
使用温度范围：5-65℃，一次侧压力7bar，设定压力5bar。
遥控刻度盘式减压阀
2302-2C-R 1/4 2302-3C-R 3/8 2302-4C-R 1/2 2302-6C-R 3/4 标准型
2303-6C-R 3/4 2303-8C-R 1 2303-10C-R 11/4 大型
2304-12C-R 11/2 2304-16C-R 2大口径型
使用温度范围：5-65℃，一次侧压力7bar，设定压力5bar。
近期有部分中间商复制我司消息内容，及模板，冒充代理。谨防假冒，切记切记！！CKD一级代理，-CKD一级代理
7170-2C-EL 1/4 7170-3C-EL 3/8 7170-2C-EJL 1/4 7170-3C-EJL 3/8 7170-2C-FJL 1/4
7170-3C-FJL 3/8 带精密减压阀的F.R二联件
2100-2C-L 1/4 2100-3C-L 3/8 2100-2C-KL 1/4 2100-3C-KL 3/8 2100-2C-PKL 1/4
赖先生1 5 3 9 2 0 4 7 3 8 2
C K D 一 级 代 理
2100-3C-PKL 3/8 精密减压阀
使用温度范围：5-65℃，设定压力为2bar，压力降为0.4bar。
带单向阀型减压阀
2419-1C 1/8 2419-2C 1/4微型
2400-2C 1/4 2400-3C 3/8小型
2401-2C 1/4 2401-3C 3/8 2401-4C 1/2 2401-6C 3/4 标准型
