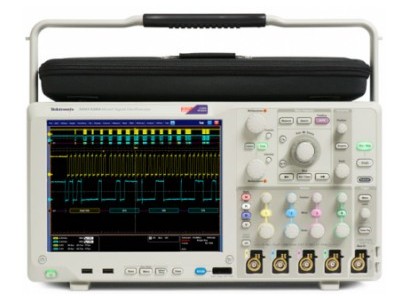

泰克MSO5054B混合信号示波器
型号
模拟带宽
采样率
记录长度
模拟通道
数字通道
MSO5054B
500 MHz
5 GS/s
25M 点 - 125M 点
4
16
泰克 MSO5054B混合信号示波器
混合信号设计和分析（MSO 系列）
MSO5000B 系列混合信号示波器提供了 16 条数字通道。 这些通道紧密集成到示波器的用户界面中，简化了操作，可以轻松解决混合信号问题。 MSO 功能还可添加为用户升级选项。
带色码的数字波形显示
MSO5000B 系列重新界定了查看数字波形的方式。 其它混合信号示波器都有一个共同的问题，即在缩放程度足够大，以便数字轨迹在显示屏中保持平坦时，确定数据是 1 还是 0。 为避免此问题，MSO5000B 系列拥有带色码的数字轨迹，用绿色显示 1，用蓝色显示 0。
通过带色码的数字波形显示，逻辑值低用蓝色表示，逻辑值高用绿色表示，可以立即了解总线值，而不管是否能看到跳变。
在系统检测到多个跳变时，MSO5000B 系列多跳变检测硬件会在显示屏上显示一个白边。 白边表示放大或以更快的采样率采集可以获得更多的信息。 在大多数情况下，放大操作可以揭示以前的设置看不到的脉冲。
MagniVu? 高速采集
MSO5000 系列上的主数字采集模式将在 500 MS/s 时（2 ns 分辨率）捕获高达 40 M 点。除了主记录以外，MSO5000B 还提供一个名为 MagniVu 的超高分辨率记录，能以高达 16.5 GS/s（60.6 ps 分辨率）的速率采集 10000 点。在每次触发时都采集主波形和 MagniVu 波形，在运行或停止时可随时显示主波形或 MagniVu 波形。MagniVu 的定时分辨率明显要比市场上类似的混合信号示波器精细，在数字波形上进行关键定时测量时让您更有信心。
MagniVu 高分辨率记录提供了 60.6 ps 的定时分辨率，可以在数字波形上进行关键定时测量。
多功能触发和搜索
发现电路问题只是*步， 然后，您必须捕获关心的事件，以确定根本原因。MSO/DPO5000B 系列提供了一套完整的触发功能，包括欠幅脉冲触发、毛刺触发、脉宽触发、超时触发、跳变触发、码型触发、状态触发、建立时间/保持时间违规触发、串行数据包触发和并行数据触发，帮助您迅速找到事件。
可视触发
找到复杂信号的正确特点可能要求用几个小时的时间收集和分类数千次采集，以找到关心的事件。 通过定义触发，隔离想要的事件，只在事件发生时显示数据，您可以加快这一过程。 选配的可视触发功能通过扫描所有波形采集，并把它们与屏幕上的波形区域（几何形状）进行对比，可以迅速简便地识别想要的波形事件。 可以使用各种形状创建区域，包括三角形、长方形、六边形、梯形及用户自定义形状，使区域适合希望的特定触发特点。 设置八个区域并基于布尔逻辑条件建立条件。
可视触发 - 使用可视触发捕获两条通道上的信号，并通过多个已定义的区域和标记显示出现的信号。
泰克MSO5054B混合信号示波器
导航和搜索
如果没有适当的搜索工具，在长波形记录中找到关心的事件可能会耗费大量的时间。 随着当前记录长度超过 100 万个数据点，.事件可能要滚动几千个屏幕的信号。
由于创新的 Wave Inspector? 控制功能，MSO/DPO5000B 系列提供了业内完善的搜索和波形导航能力。 这些控制功能加快了记录卷动和放大速度。 由于 的应力感应系统，您可以在几秒钟内，从记录一端移到另一端。 用户标记可以标出以后您可能要参考的任何位置，以便进一步进行调查。 您也可以自动搜索记录，找到自定义指标。 Wave Inspector 将立即搜索整个记录，包括模拟数据、数字数据和总线数据。 它将自动标记每次发生的事件，从而可以迅速在事件之间移动。 MSO/DPO5000B 系列标配的高级搜索和标记功能甚至可以同时搜索 8 个不同的事件，在找到关心的事件时停止实时采集，大大节约时间。
搜索 – 在长波形记录内部查找欠幅脉冲和窄毛刺的高级搜索结果。
分析
检验原型性能与仿真数据是否相符及是否满足项目设计目标要求分析被测设备特征， 包括简单地检查上升时间和脉冲，到执行完善的功率损耗分析和考察噪声来源。 MSO/DPO5000B 系列提供了一套完善的集成分析工具，包括基于波形和基于屏幕的光标、53 种自动测量、高级波形数学运算（包括任意公式编辑）、波形直方图和 FFT 分析。
分析 - 622 Mb/s 信号的上升和下降沿的波形直方图，显示了边沿位置（抖动）随时间变化的分布情况。 其中包括在波形直方图数据上进行的数字测量。
标配的极限测试软件包适合长期监测信号、在设计期间检定信号或进行生产线测试。 极限测试使用用户自定义的垂直容限和水平容限，把被测信号与已知良好或“标准”版本的同一信号进行比较。 通过定义测试持续时间（以波形数量为单位）、设置判定测试失败必须满足的违例门限、计数命中数并提供统计信息，以及设置违例、测试失败和测试完成时执行的操作，即可按照自己的特定要求来定制极限测试。
