三、制药厂管道标识的制作标准
制药厂的管道标识制作标准依据GB《7231-2003》工业管道标识标准制作，根据不同的管道外径选用不同规格尺寸的管道标识及管道色环。
|
管道色环与管道外径设定配比表 |
||
|
管道外径区分（mm) |
管道标识文字尺寸 |
管道色环尺寸 |
|
DN5以下 |
40×200 |
30 |
|
DN59-DN159mm |
40×200 |
50 |
|
DN160-DN250 |
40×200 |
100 |
|
DN250以上 |
40×200 |
150 |
|
管道色环为23米/卷 |
||

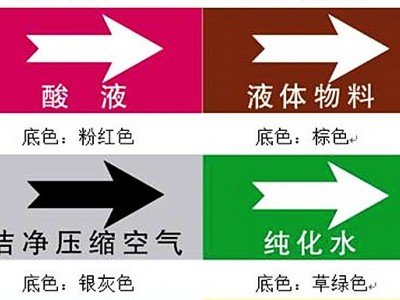

管道外径与管道标识及管道色环的配比关系根据管道内的介质内容正确选择管道标识的底色和文字颜色和配套的管道色环颜色，列举一些物质与管道标识的配比：管道内的物质是高危险类的（可燃易爆、化学品有毒、极温极压、放射性）标识底色为黄色，文字颜色为黑色；低危险性的液体、液体混合物：标识底色为绿色，文字颜色白字；气体气体混合物：标识底色为蓝色，文字颜色白字；灭火类的（水、泡沫、二氧化碳、卤代烷等：标识底色为红色，文字颜色白字。管道标识制作人员在制作过程中要根据实际要选择正确的规格尺寸和标识颜色配比。
四、制药厂管道标识的安装要求
制药厂管道标识的安装要求必须根据生产特点科学安装，在制药厂生产过程中人员操作的部位，一些管道的显著位置必须安装管道标识。在管道的起点和终点部位设置一组管道标识，在管道的直角部位要分别安装一组管道标识，在高空管道安装要将管道标识的文字标识和管道色环（管道流向箭头）安装在管道的下方部位，方便人员的观察，在一组管道穿墙处两侧要分别安装一组管道标识，在主要人员的通道处的管道标识安装应朝向通道一侧的方向，管道标识的安装距离应小于10米间距之内，安装时要注意实用性和美观性有效的统一，安装的管道文字标识要贴与管道同一平行线，一组管道在安装时要做到横平竖直，管道标识要求要平整，无皱褶，无气孔，粘贴牢固，管道色环缠绕管道一圈，管道色环压与管道标识两端1cm出，管道色环两端压与1.5cm。规范标准的管道标识安装要求是牢固美观大方，注重操作人员的实际使用。
