山东东达集团主要生产给煤机及配件，滚轮罐耳，空气炮，皮带机综保，阻车器，气动卧闸，气动挡车梁，销齿操车，风门及风门控制，跑车防护，一坡三挡，隔膜泵，清淤泵，洒水降尘装置，UPS电源，电磁阀，气缸，变频器等矿用安全设备，KHJ12/0.5矿用急停闭锁开关概述

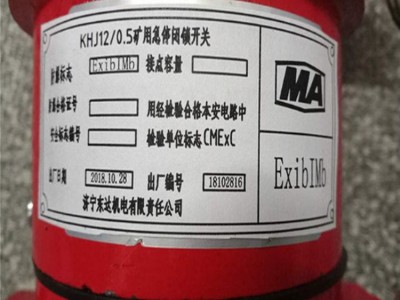

1.用途及适用范围：KHJ12/0.5 矿用急停闭锁开关(以下简称“急停开关”)为矿用本质安全型电气设备，该急停开关适用于煤矿井下、露天煤矿、选煤厂等工作场所，作为带式输送机输送带急停闭锁检测之用。
2.特点：急停开关体积小，重量轻，便于安装，性能稳定，维护简单。
二 、 产 品 分 类
1.防爆型式及标志
防爆型式：矿用本质安全型
K H J 12/0.5额定工作电压 DC12V，额定工作电流 0.5安
急停防爆型式为本安型开关类
3.规格型式：拉线式双向动作。
4.接点容量：DC12.5V/0.5安(备注：符合简单设备的规定，用于经防爆检验合格的本质安全电路中)。
5.工作电压：DC12V，工作电流：≤20mA。
6.外形尺寸：150mm×85mm×175mm；
7.质 量：2kg。
三 、 使 用 环 境 条 件
1.急停开关在下列环境条件下应能正常工作
a)环境温度：0℃～+40℃；
b)相对湿度：不大于 95%（+25℃）；
c)大气压力：80kPa～106kPa；
d)煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
2.急停开关能承受的好恶劣和安装贮运条件为：
a)高温：+60℃；
b)低温：-40℃；
d)振动：加速度 50m/s
e)冲击：峰值加速度 500m/s
四 、 结 构 特 征 及 工 作 原 理
1.结构特征：急停开关由外壳、行程开关、急停拉环、复位拉环、接线端子、对位显示板等部分组成。
2.工作原理：急停开关任一边的急停拉环上向外施加 40N±10N 的作用力并产生位移时，急停开关
内的行程开关动作，接点状态翻转，并自锁，皮带停车，关联控制箱语音报警。在相应的复位拉环上向
外施加 70N±10N 的作用力时，急停开关内的行程开关再次动作，接点状态复原，关联控制箱停止语音
3报警，待人工复位后方可正常启动皮带运行。
五 、 主 要 性 能
1 输出信号：1）高低电平信号：额定工作电压 12V 供电时，改变急停开关内部拨码，输出不同的高低电平信号。
2）常开接点信号：不供电时，急停开关输出一路常开接点信号。
2 动作行程：10mm±2mm。
3 动作力：40N±10N。
4 复位力：70N±10N。
5 动作性能：急停开关受动作力后应立即动作并锁定，必须在人工复位后方可解锁。
