产品概述：

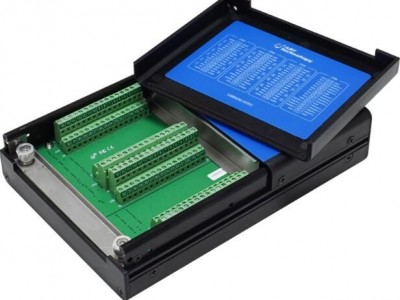

阿尔泰科技多功能同步采集卡USB2871/A/B/C，2M/1M/500K/250KS/s，16位，16路模拟量同步输入；2M/1MS/s，16位，4路模拟量同步输出；48路DIO；4路32位多功能计数器
产品参数：
|
连接器可选 |
USB2871/2871A/2871B/2871C为采集卡本身带接线端子版本 USB2871/2871A/2871B/2871C -V版连接器为VHDCI接口 |
|
|
AD模拟量输入 |
ADC分辨率 |
16位（Bit） |
|
输入通道 |
16路单端/差分同步采集 |
|
|
输入量程 |
±10V、±5V、±2.5V、±1.25V |
|
|
采样率 |
2MS/s （USB2871）；1MS/s （USB2871A） 500KS/s（USB2871B）；250KS/s（USB2871C） |
|
|
采样模式 |
按需单点采集、连续采集、有限点采集 |
|
|
存储器深度 |
8K 字 FIFO |
|
|
AD触发源 |
软件强制触发、模拟量触发、外部数字量触发 |
|
|
DA模拟量输出 |
输出通道 |
4路16位同步输出 |
|
采集速率 |
2MS/s（USB2871/2871A）；1MS/s（USB2871B/2871C） |
|
|
量程 |
±10V、±5V |
|
|
存储器深度 |
4K 字 FIFO |
|
|
CTR计数器 |
通道数 |
4路32位多功能计数器带缓冲 |
|
电气标准 |
TTL电平 |
|
|
计数器功能 |
CI：边沿计数、频率测量、周期测量、半周期测量、脉宽测量、 双边沿间隔测量、线性位置测量、角度位置测量 |
|
|
CO：脉冲输出 |
||
|
CI/CO采集模式 |
按需单点采样、有限点采样、连续采样 |
|
|
存储器深度 |
2K点FIFO存储器 |
|
|
DI/O |
通道数 |
48路（32路带缓冲数字I/O，16路可编程I/O） |
|
配置方式 |
程控I/O方向与状态 |
|
产品配件：
1. 产品光盘：1张
2. 保修卡：1张
3. 合格证：1张
