一 、 概 述

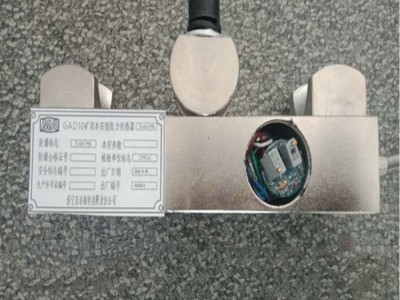

1. 用途及适用范围：GAD10 矿用本安型张力传感器（以下简称传感器）为矿用本质安全型电气设备，该传感器适用于煤矿井下、露天煤矿、选煤厂等工作场所，作为监测带式输送机输送带皮带张力之用。
2. 特点：传感器体积小，重量轻，便于安装，性能稳定，维护简单。
二 、 产 品 分 类
1. 防爆型式及标志
防爆型式：矿用本质安全型；
张力传感器参数
外形尺寸：180mm×60mm×82mm；
重量：5kg。
工作电压：12V，工作电流：≤100mA。
三 、 使 用 环 境 条 件
1.传感器在下列环境条件下应能正常工作
a)环境温度：0℃～+40℃；
b)相对湿度：不大于 96%（+25℃）；
c)大气压力：80kPa～106kPa；
d)煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
2.传感器能承受的好恶劣和安装贮运条件为：
a)高温：+60℃；
b)低温：-40℃；
d)振动：加速度 50m/s
e)冲击：峰值加速度 500m/s
四 、 结 构 特 征 及 工 作 原 理
1. 结构特征：传感器由外壳、压敏元件、接线端子等部分组成。
2. 工作原理：传感器的核心部件是压敏元件,其将张力信号转变为对应的电流信号送至可编程控制
箱，通过可编程控制箱输出相应的控制信号。当压力达到报警值时，可编程控制箱语音报警(低于下限
时报“张力过小”，超过上限时报“张力超限”)，从而控制启动张力电机工作，将皮带张力调整至设定
2
值范围内。通过按键可将张力保护设定在不同的数值（0～10）t 内，实现张力保护。
五 、 主 要 性 能
1. 测量范围：（0～10）t。
2. 信号输出：一组电流信号：（4～20）mA。
3. 基本误差：±3％FS。
