产品概述

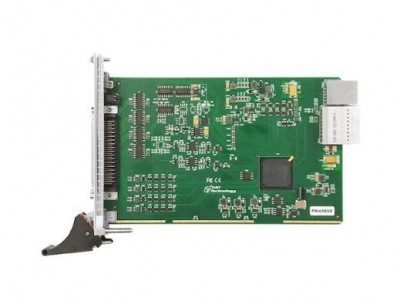

多功能数据采集卡；500/250Ksps， 16位，32/16路异步模拟量输入；100Ksps，16位，4/2/0路同步电压模拟量输出；8路DIO ；8路PFI；1路32位多功能计数器
产品参数
|
AD模拟量输入 |
ADC分辨率 |
16位（Bit） |
|
输入通道 |
单端32路/差分16路异步采集（PXIe-5654/5656）； 单端16路/差分8路异步采集（PXIe-5655/5657） |
|
|
输入量程 |
±10V、±5V、±2V、±1V |
|
|
采样率 |
500KHz（PXIe-5654/5655）； 250KHz（PXIe-5656/5657） |
|
|
采样模式 |
按需单点采集、连续采集、有限点采集 |
|
|
存储器深度 |
16K 点 FIFO |
|
|
AD触发源 |
AD首通道触发、模拟量触发、数字量触发 |
|
|
DA模拟量输出 |
输出通道 |
4路同步输出（PXIe-5654）； 2路同步输出（PXIe-5655）； 0路同步输出（PXIe-5656/5657） |
|
采集速率 |
16位DA精度，好大100KHz采样速率 |
|
|
量程 |
±10V |
|
|
存储器深度 |
16K 点 FIFO |
|
|
CTR计数器 |
通道数 |
1路32位 |
|
电气标准 |
TTL电平 |
|
|
计数器功能 |
CI：边沿计数、频率测量、周期测量、半周期测量、 脉宽测量、双边沿间隔测量、线性位置测量、角度位置测量 |
|
|
CO：脉冲输出 |
||
|
采样方式 |
CI：按需单点采样、有限点采样、连续采样 CI存储器深度：2K点FIFO |
|
|
CO：按需单点采样、有限点采样、连续采样 |
||
|
DI/O |
通道数 |
共16路： 8路支持带缓存DIO（P0.<0...7>）， 8路PFI（PFI<0...7>/P1） |
|
DIO存储器深度 |
2K点FIFO |
|
|
配置方式 |
程控I/O方向与状态 |
|
|
软件自动校准 |
||
|
支持多卡同步 |
||
