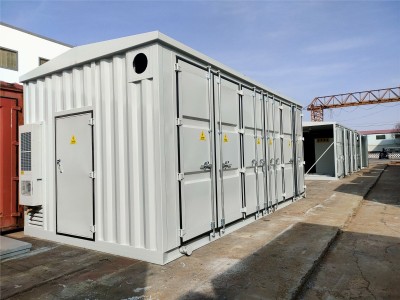

10kv开关柜预制舱 光伏电站一次二次设备预制舱
10kv电气预制舱接地及抗干扰要求
1、预制舱及其内部设备在站内完成工作接地、保护接地、防雷接地、防静电接地。预制舱的接地系统应符合GB/T50065-2011《交流电气装置的接地设计规范》的要求。
2、预制舱应采用屏蔽措施，满足二次设备抗干扰要求。对于钢柱结构房，可采用40×4mm的扁钢焊成2×2m的方格网，并连成一个六面体，并和周边接地网相连，网格可与钢构房的钢结构统筹考虑。
3、在预制舱静电地板下层，按屏柜布置的方向敷设100mm2的铜排，将该铜排首未端连接，形成预制舱内二次等电位接地网。屏柜内部接地铜排采用100mm2的铜带（缆）与二次等电位接地网连接。舱内二次等电位接地网采用4根以上截面积不小于50mm2的铜带（缆）与舱外主地网一点连接。连接点处需设置明显的二次接地标识。
4、预制舱内宜暗敷接地干线，每个预制舱在离活动地板300mm处宜设置2个临时接地端子，接地端子为直径不小于12mm的铜质螺栓。连接点处需设置明显的一次接地标识。
