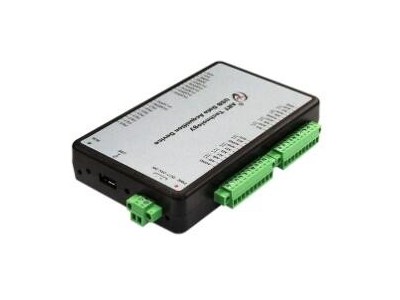

产品概述
与LabVIEW无缝连接，提供图形化API函数。100Ksps 16位16 RSE / NRSE通道或8通道DIFF模拟量输入，支持按需单点采样、有限点采样、连续采样；2通道模拟量同步输出；16路可编程I/O；2路多功能计数器。
产品参数
|
模拟量输入 |
通道数 |
16通道（RSE、NRSE）、8通道（DIFF） |
|
|
分辨率 |
16bit |
||
|
存储器深度 |
4K 点FIFO |
||
|
采集速率高达 |
100Ksps |
||
|
外时钟范围 |
0~100KHz |
||
|
校准方式 |
软件自动校准 |
||
|
通道扫描方式 |
异步循环扫描 |
||
|
采样模式 |
按需单点采样、有限点采样、连续采样 |
||
|
量程 |
±10V |
||
|
工作电压高达 |
±12V |
||
|
保护电压 |
±25V |
||
|
触发方式 |
开始触发、参考触发、暂停触发 |
||
|
触发类型 |
模拟边沿、模拟窗、数字边沿 |
||
|
耦合方式 |
直流耦合 |
||
|
输入阻抗 |
1GΩ |
||
|
模拟量输出 |
通道数 |
2路 |
|
|
分辨率 |
14bit |
||
|
采样范围 |
±10V |
||
|
采集速率高达 |
100Ksps |
||
|
通道输出模式 |
同步输出 |
||
|
存储器深度 |
4K字（点）FIFO存储器 |
||
|
校准方式 |
软件自动校准 |
||
|
生成模式 |
单点（按需）生成、有限点生成、连续生成 |
||
|
触发方式 |
开始触发、暂停触发 |
||
|
触发类型 |
数字边沿 |
||
|
数字量 |
通道数 |
16 Line |
Port0：8 Line |
|
Port1：8 Line，复用PFI0~7 |
|||
|
电气标准 |
TTL兼容 |
||
|
配置方式 |
程控I/O方向与状态 |
||
|
默认上电状态 |
用户可配置 |
||
|
输入输出逻辑电平 |
高电平：高达5V，低至3V 低电平：高达0.8V，低至0V |
||
|
单通道驱动能力高达 |
-20mA @ Source电流 25mA @Sink电流 |
||
|
CTR计数器 |
通道数 |
2路多功能计数器 |
|
|
计数器位数 |
32位 |
||
|
计数器功能 |
CI：边沿计数、频率测量、周期测量、 半周期测量、脉冲测量、脉宽测量、 双边沿间隔测量、位置测量 (基于增量式编码器) |
||
|
CO：脉冲输出 |
|||
|
计数器源 |
PFI0~PFI7 |
||
|
输入频率高达 |
5MHz |
||
|
电平脉宽低至 |
100nS |
||
|
电气标准 |
TTL电平 |
||
|
采样方式 |
CI：按需单点采样 |
||
|
CO：单点（按需）生成、有限点生成、连续生成 |
|||
