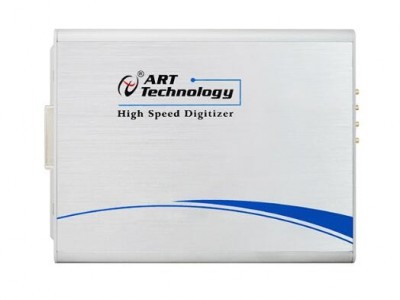

产品概述
多通道同步采集卡；2/1Msps，16位，32/16路同步模拟量输入；8路DIO ；16/4路PFI；4/1路32位多功能计数器
产品参数
|
AD模拟量输入 |
ADC分辨率 |
16位（Bit） |
|
输入通道 |
32路单端/差分同步采集（USB2896/2898）； 16路单端/差分同步采集（USB2895/2897） |
|
|
输入量程 |
±10V、±5V、±2.5V、±1.25V |
|
|
采样率 |
2MS/s（USB2897/2898）； 1MS/s（USB2895/2896） |
|
|
采样模式 |
按需单点采集、连续采集、有限点采集 |
|
|
存储器深度 |
64K点FIFO存储器 |
|
|
AD触发源 |
软件强制触发、模拟量触发、外部数字量触发 |
|
|
支持多卡同步 |
||
|
CTR计数器 |
通道数 |
4路32位（USB2896/2898）； 1路32位（USB2895/2897）； |
|
电气标准 |
TTL电平 |
|
|
计数器功能 |
CI：边沿计数、频率测量、周期测量、半周期测量、 脉宽测量、双边沿间隔测量、线性位置测量、角度位置测量 |
|
|
CO：脉冲输出 |
||
|
CI/CO采集模式 |
按需单点采样、有限点采样、连续采样 |
|
|
存储器深度 |
2K点FIFO存储器 |
|
|
DI/O |
通道数 |
8路带缓存、程控I/O方向与状态 |
|
PFI通道 |
16路静态数字量输入输出、时序信号输入输（USB2896/2898）； 4路静态数字量输入输出、时序信号输入输出（USB2895/2897）； |
|
|
电气标准 |
TTL电平 |
|
|
采样方式 |
按需单点采样、有限点采样、连续采样 |
|
|
存储器深度 |
2K点FIFO |
|
|
输入\出速率 |
10MHz |
|
|
输入阻抗 |
10KΩ |
|
|
单通道驱动 能力高达 |
-20mA @Source电流 25mA @Sink 电流 |
|
