产品概述

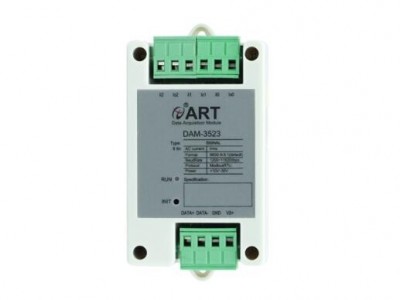

DAM-3523为3路交流电流采集模块，RS485通讯接口，带有标准Mo*usRTU协议。配备良好的人机交互界面，使用方便，性能稳定。
产品参数
|
模拟量输入 |
|
|
输入通道 |
3路电流通道 |
|
输入类型 |
AC交流电流输入 |
|
电流量程（有效值） |
默认50A（可定制1A、2A、5A、10A、20A、80A、100A、120A、 150A、200A、250A、300A、400A、500A） 出货前，客户需要指定量程。 |
|
输出参数 |
电流有效值 |
|
采集信号 |
采集信号为电网标准交流信号，频率不超过65Hz |
|
采样速率 |
10sps/每通道 |
|
分辨率 |
16位 |
|
采集精度 |
2‰ 注：被监测电流低于100mA时，由于互感器变比误差变大造成测量 误差会变大。 |
|
电流互感器 |
外置电流互感器，见1.6外置互感器说明 |
|
隔离电压 |
3000V |
|
其他 |
|
|
通讯接口 |
RS485 |
|
波特率 |
1200~115200bps |
|
数据传输速率注2 |
好大180Hz（单模块总通道，115200bps下） 好大24Hz（单模块总通道，9600bps下） 好大3Hz（单模块总通道，1200bps下） |
|
看门狗 |
内置看门狗 |
|
供电电压 |
+10V～30VDC |
|
电源保护 |
电源反向保护 |
|
功耗 |
额定值0.75W @ 24VDC |
|
操作温度 |
-10℃～＋70℃ |
|
存储温度 |
-20℃～＋85℃ |
