气动风门控制用电控装置产品介绍
ZMK-127气动风门控制用电控装置（煤安证号：MAB090300）适用于煤矿井下双扇无压风门、单扇风门、行人、行车或人车共用风门等设施处全自动控制，可控制两道或三道风门。当行人和矿车通过时由该装置实现风门的自动启闭。在矿井停电时，可靠人力启闭风门。
气动风门控制用电控装置结构特点
1、本装置用PLC自动控制系统，采用红外传感器作为监视器，并兼有语言报警，保证行人和车辆顺利、安全通过。
2、控制功能：控制器接收到红外传感器接收器发来的信号，识别后，控制执行机构（气缸、油缸）动作，打开风门；延时7秒后（经PLC可调），自动控制执行机构动作，关闭风门。
3、闭锁功能：当互为连锁的两道风门其中任意一道打开时，控制器控制执行机构闭锁另一道风门，使之不能开启；当打开风门关闭后，控制器自动解锁。
4、手动解锁功能：当出现故障时按下复位按钮，整个控制系统停止工作，此时风门可以手动推开。当故障排除后按下置位按钮，控制系统恢复正常工作。
5、语音提示功能：风门打开时，控制器应控制声光报警箱提示语音信号。
气动风门控制用电控装置主要组成及其技术参数

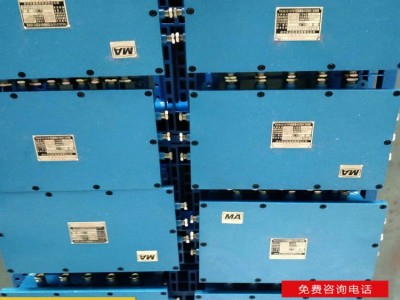

KXJ0.2/127型矿用隔爆兼本安型风门控制器
1.额定工作电压：AC 127V
2.额定功率：40W
3.本安参数：U0：DC12.5V，I0：1A
KXB12矿用本安型声光报警箱
1.额定工作电压：DC 12V
2.音响响度：不小于85*
3.光信号可见距离20米
GUG8型矿用本安型红外传感器
1.额定工作电压：DC 12.5V
2.感应距离：≤8m
3.本安参数：Ui: DC12.5V Ii:10mA（发送器） Ii:30mA（接收器）
GUC15型矿用本安型位置传感器
1.额定工作电压：DC 12V
2.接点容量：DC12.5V/1A
3.有效感应距离：≤15㎜
AHS-12矿用本安型控制按钮
1.额定工作电压：DC 12V
2.额定工作电流：≤5mA
3.按钮为常开式
CFHC10-0.8矿用本安型气动电磁阀
1.额定工作电压：DC 12V
2.额定工作电流：≤266mA
3.输入气压：0.2 ～0.8MPa
